Descripción general

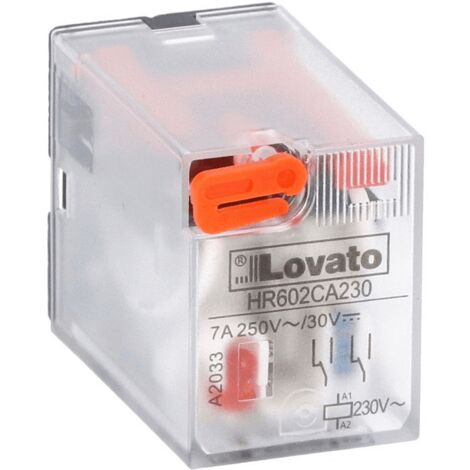

El relé industrial Lovato HR602CA230 es un dispositivo de alta calidad diseñado para el control de circuitos eléctricos. Equipado con un indicador LED de estado y un actuador mecánico, este relé es ideal para aplicaciones industriales que requieren un rendimiento confiable y duradero.Especificaciones técnicas
- Configuración de contactos: 2 en intercambio
- Tensión nominal de aislamiento IEC/EN: 500V
- Tensión nominal soportada a impulsos (Uimp): 4 kV
- Corriente térmica convencional en aire libre (Ith IEC): 7A
- Corriente nominal: 7A
- Tensión de control del relé: 230VAC
- Potencia máxima controlable en AC-1: 7W
- Potencia nominal de funcionamiento AC-1: 1750VA
- Potencia nominal de funcionamiento AC-15: 150VA
- Control de motor monofásico: 0,37 kW a 230VAC
- Consumo medio de corriente alterna de la bobina a 20°C: 1,7VA
- Consumo medio bobina DC a 20°C: 1,1W
- Límites de funcionamiento: Cerrado 70...110%, Abierto 20...55%
- Frecuencia máxima de ciclo: 3600 ciclos/hora
- Corriente nominal de funcionamiento DC-1: 30V A 12 - 110V A 0.3 - 220V A 0.1
- Carga mínima conmutable: 5V / 100mA
- Impedancia de contacto: 100 mΩ
- Material de contacto: Ag/Ni
- Tiempos de maniobra: Cierre <25 ms, Apertura <25 ms
- Vida mecánica: 20,000,000 ciclos
- Vida eléctrica AC1: 100,000 ciclos
- Par de apriete máximo de los terminales de vaso: 0,6 Nm
- Sección del conductor: Mín 20 AWG/Kcmil - Máx 14 AWG/Kcmil, Mín 0,5 mm² - Máx 2,5 mm²
- Temperatura de funcionamiento: -40/+70°C
- Temperatura de almacenamiento: -40/+80°C
Compatibilidad y accesorios
- Montaje en carril DIN de 35 mm
- Herramienta de apriete de tornillos de vaso (PH1 / 4,5mm)
Instalación
El relé se fija en un carril DIN de 35 mm utilizando tornillos, lo que facilita su instalación en paneles eléctricos.
Uso
Este relé es adecuado para el control de circuitos eléctricos en aplicaciones industriales, permitiendo la conmutación de cargas eléctricas de manera eficiente y segura.
