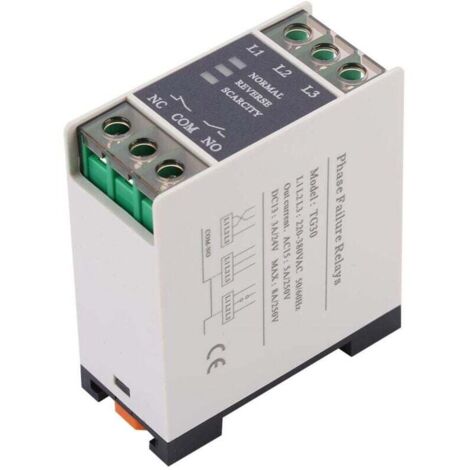

Relé de secuencia de fase TG30, protección contra pérdida de fase y falla trifásica, 220-380 V CA, relé de monitoreo de voltaje trifásico, relé de seguimiento A

Especificación:

El relé de secuencia de fase es un nuevo producto de alta tecnología aplicado a circuitos integrados digitales a gran escala y diseños sin transformador. Es muy versátil (trifásico de 220 V a 380 V), de tamaño ultracompacto y aspecto muy atractivo.
Detecta la forma de onda y la fase de la fuente de alimentación mediante un circuito integrado (CI) para determinar si la fuente de alimentación es anormal. Cuando una carga inductiva, como un motor, está en funcionamiento, puede detectar rápidamente y proporcionar protección de relé en caso de inversión de fase (antifase), desequilibrio de tensión trifásica, pérdida de fase y cortocircuito. Su función de protección no se ve afectada por la corriente del circuito o de la carga, la sobrecorriente, el desequilibrio de corriente ni las características de la carga, lo que permite un funcionamiento a largo plazo a pleno rendimiento y en condiciones climáticas adversas para garantizar el funcionamiento normal y estable del motor. Se puede utilizar para proteger mediante relé diversos motores trifásicos y otros equipos trifásicos, como compresores de refrigeración, bombas, ventiladores, compresores de aire, elevadores y máquinas de moldeo por inyección.
Características de protección:
1. Protección contra pérdida de fase: Si se produce una pérdida de fase en cualquier fase del circuito protegido, ya sea en funcionamiento o en parada, la luz indicadora roja se encenderá y tendrá prioridad.
2. Protección contra inversión de fase: Protección de acción inmediata que protege las tres fases L1, L2 y L3 de una secuencia de conexión incorrecta. En este caso, la luz indicadora amarilla se encenderá.
3. Protección contra desequilibrio de tensión: Si la tasa de protección contra desequilibrio de tensión es > 50%, el desequilibrio de tensión trifásica afectará la operación segura del equipo. En este caso, si se produce una pérdida de fase, la luz indicadora roja se encenderá y tendrá prioridad.
4. Protección de retardo: Si se produce una falla, el monitor se retrasará de 1 a 3 segundos antes de actuar y liberarse.
Características de funcionamiento:
1. Si la conexión de las fases L1, L2 y L3 es correcta, la luz indicadora verde del relé se encenderá y este se cerrará. Si son incorrectas, la luz indicadora amarilla del relé se encenderá. Al intercambiar dos de ellas, el relé aceptará la secuencia de fases y comenzará a funcionar normalmente.
En este caso, donde hay una luz amarilla encendida y un relé no cerrado después de que el equipo protegido esté funcionando normalmente, debería ser una mala conexión del circuito externo. El relé tiene una función de protección contra errores de conexión.
2. Mientras una de estas fases L1, L2 y L3 está en pérdida de fase, la luz indicadora roja está encendida con la luz indicadora verde apagada y el relé se liberará. Cuando el voltaje vuelva a la normalidad, se recuperará inmediatamente con la luz verde encendida y el relé cerrado.
3. L1, L2 y L3 se conectan a CA trifásica. NO, COM son puntos de contacto normalmente abiertos y NC, COM son puntos de contacto normalmente cerrados. Utilice el cable para conectar el terminal directamente.

Especificaciones:
Modelo: TG30
Voltaje nominal: 220-380 V CA
Corriente nominal: 5 A
Consumo de energía: ?2 W
Voltaje de aislamiento: 40000 V CC/m
Método de montaje: Riel tipo TH de 35 mm o tornillos M2-M4
Peso del paquete: Aprox. 98 g/3,4 oz

Lista de paquetes:
1 * Relé de secuencia de fase
