Descripción general

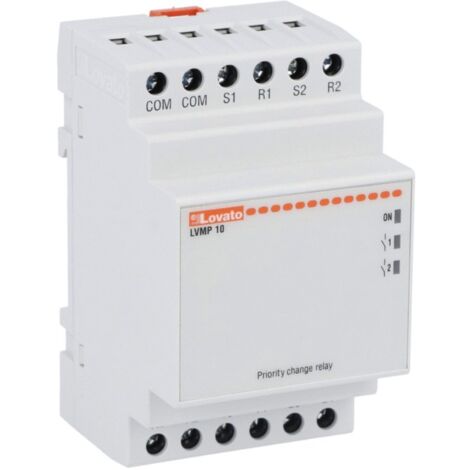

Relé inversor Lovato con 2 salidas alternas, diseñado para el control de prioridad de arranque. Este dispositivo es ideal para aplicaciones que requieren un cambio automático entre fuentes de alimentación, garantizando un funcionamiento eficiente y seguro.Especificaciones técnicas
- Tipo de tensión de alimentación: monotensión
- Tensión nominal de alimentación auxiliar: 380-415 VAC
- Rango de tensión de funcionamiento: 0,85...1,1 Us
- Frecuencia nominal: 50/60 Hz
- Consumo máximo de energía: 4,8 VA
- Potencia máxima disipada: 3 W
- Número de relés: 2
- Estado del relé: normalmente sin tensión, se activa en caso de disparo
- Disposición de los contactos: 2 contactos 1NO-SPST
- Tensión nominal de funcionamiento AC (IEC): 250 VAC
- Tensión máxima de conmutación: 400 VAC
- Corriente térmica de aire libre convencional Ith UN: 8 A
- Indicación: 1 LED verde para la alimentación, 1 LED rojo para el estado del relé
- Tipo de terminales: terminales de tornillo
- Par de apriete de los terminales: Max Nm 0.8, Max Ibin 7
- Sección del conductor: Min AWG 24, Max AWG 12, Mínimo mm² 0,2, Máximo mm² 4
- Tensión nominal de aislamiento Ui: 415 V
- Tensión nominal soportada por impulso Uimp: 4 kV
- Frecuencia de funcionamiento Tensión soportada: 2,5 kV
- Temperatura de funcionamiento: -20/+60°C
- Temperatura de almacenamiento: -30/+80°C
- Diseño: montaje modular en carril DIN de 3 módulos
- Material: poliamida autoextinguible
- Grado de protección: IP40 en el panel frontal / IP20 en los terminales
- Dimensiones (ancho x alto x fondo): 53,5 x 104,7 x 64,9 mm
- Peso: 250 gramos
Compatibilidad y accesorios
- Montaje en carril DIN de 35 mm (IEC/EN 60715) o mediante tornillos a través de clips extraíbles
