Descripción general

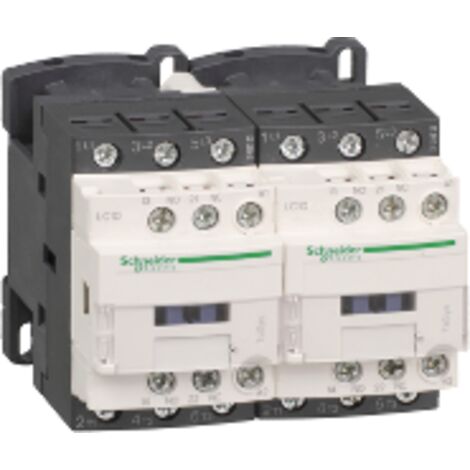

El contactor inversor TeSys LC2D es un dispositivo eléctrico diseñado para controlar motores y cargas en aplicaciones industriales. Este modelo cuenta con tres polos (3P) y es adecuado para una tensión de operación de hasta 440V en corriente alterna (AC-3) con una corriente nominal de 12A. La bobina opera a 110V AC, lo que lo convierte en una opción versátil para diversas configuraciones eléctricas.Especificaciones técnicas
- Tensión de bobina: 110 V AC
- Corriente nominal: 12 A
- Tensión máxima: 440 V AC
- Plage de tension du circuit de commande: 0,3 à 0,6 Uc
- Consommation moyenne à l'appel: 70 VA à 20 °C (cos ϕ 0.75)
- Consommation moyenne au maintien: 7.5 VA à 20 °C (cos ϕ 0.3)
- Dissipation thermique: 2...3 W à 50/60 Hz
- Type de contacts auxiliaires: 1F+1O
- Fréquence circuit signalisation: 25 à 400 Hz
- Courant commuté minimum: 5 mA
- Tension de commutation minimale: 17 V
- Résistance d'isolement: > 10 MΩ
- Plage de puissance: 2.2...3 kW (200...240 V, 3 phases), 4...6 kW (380...440 V, 3 phases), 4...6 kW (480...500 V, 3 phases)
Compatibilidad y accesorios
- Conforme a IEC 60947-5-1
- Conforme a IEC 60947-4-1
Instalación
- Instalación en panel eléctrico según las normativas eléctricas vigentes.
Uso
- Control de motores eléctricos en aplicaciones industriales.
- Inversión de dirección de motores mediante el uso de contactos auxiliares.
