Descripción general

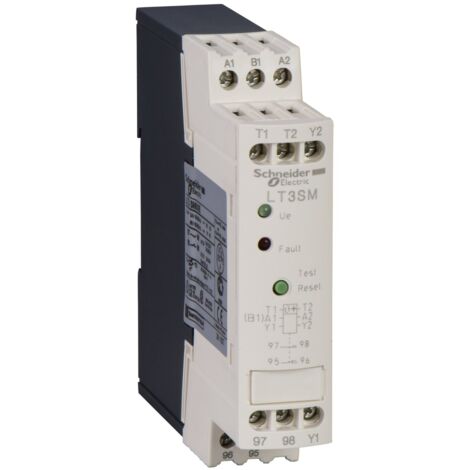

El TeSys LT es un relé de protección por termistor diseñado para el control de circuitos eléctricos. Este modelo, el LT3, cuenta con un rearmado manual y es adecuado para tensiones de control de 24 a 48 V CC. Su configuración incluye un contacto normalmente abierto (O) y un contacto normalmente cerrado (NC), lo que lo hace versátil para diversas aplicaciones de protección.Especificaciones técnicas
- Tensión de funcionamiento: 24...48 V CC
- Plage de tension du circuit de commande: 0,8 a 1,25 Uc
- Corriente térmica convencional: 5 A
- Tensión asignada de aislamiento: 500 V CA
- Tensión asignada de empleo: 250 V CA 50/60 Hz
- Consumo medio en mantenimiento: 1 W
- Consumo medio en VA: 2,5 VA
- Resistencia: 1500...1650 Ohm (reset) / 2700...3100 Ohm (disparo)
- Número de sondas: 0...6
- Tensión de entrada: < 2,5 V (1500 Ohm) / < 7,5 V (4000 Ohm)
- Resistencia máxima a la detección de cortocircuitos: 20 Ohm
- Tensión asignada de soporte a choques: 2,5 kV
- Potencia nominal: 100 VA a 220 V
- Durabilidad eléctrica: 500,000 ciclos
- Poder de corte: 2 A a 24 V CC / 133 A a 250 V CA / 166 A a 120 V CA
- Dimensiones: Alto: 100 mm, Ancho: 22,5 mm, Profundidad: 100 mm
- Peso: 0,22 kg
Compatibilidad y accesorios
- Código de compatibilidad: LT3SE
Instalación
- Conexión de sondas: 1000 m > 2,5 mm²
- Conexión de sondas: 500 m > 1,5 mm²
- Modo de conexión: Conector tipo a boîtier para cables de 0,75...2,5 mm² (flexibles y rígidos)
- Par de apriete: 0,8 N.m
Uso
El TeSys LT3 se utiliza principalmente para la protección de motores y equipos eléctricos mediante la supervisión de la temperatura a través de sondas PTC. Su función de señalización de defecto permite una rápida identificación de fallos en el sistema.Otra información
- A conformar a IEC 60034-11
