Protector contra sobretensiones Ethernet Axon-POE

Protector contra sobretensiones Ethernet Axon-POE

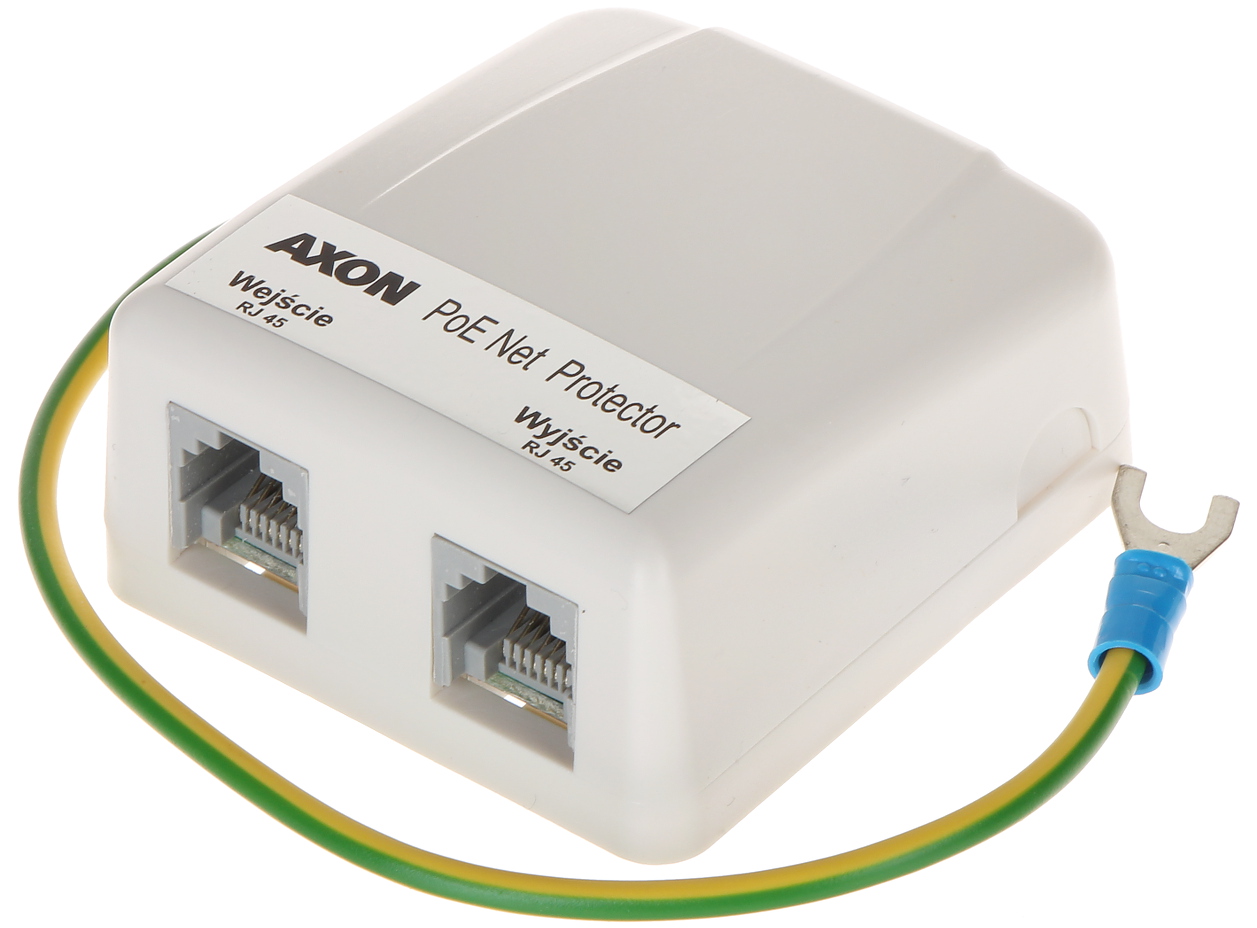

El protector está diseñado para proteger dispositivos conectados a una red Ethernet de 10/100 Mb/s, incluidos los dispositivos alimentados a través de PoE. El dispositivo contiene 2 rutas: ruta de transmisión de datos (líneas 1-2, 3-6) y ruta de alimentación (líneas 4-5, 7-8). Ambos circuitos están protegidos por supresores de sobretensiones que descargan la carga a tierra y protegen los cables entre ellos dentro del par de cables. Para aumentar la capacidad de conducción de corriente del circuito de alimentación, el cable 4 se conecta al cable 5, y el cable 7 al cable 8. Para que axon-POE funcione correctamente, debe conectarse a una toma de tierra en funcionamiento o a un conductor de tierra de protección (PE).

• Tensión nominal: 5 V
• Tensión máxima: 6 V
• Nivel de protección contra sobretensiones (línea-línea): 40 V
• Tensión de protección línea-tierra: 600 V
• Corriente de descarga nominal (línea-línea): 100 A (8/20µs)
• Corriente de descarga nominal (línea-tierra): 100 A (8/20µs)
• Corriente máxima de descarga (línea-línea): 135 A (8/20µs)
• Corriente máxima de descarga (línea-tierra): 135 A (8/20µs)
• Capacidad: < 30 pF
• Tensión de alimentación nominal: 0 ... 50 V
• Tensión de alimentación máxima: 56 V
• Corriente de alimentación nominal: 400 mA
• Nivel de protección contra sobretensiones de la fuente de alimentación (línea-línea): 125 V
• Tensión de protección línea-tierra: 1 kV
• Corriente de descarga de alimentación nominal (línea-línea): 80 A (8/20µs)
• Corriente de descarga de alimentación nominal (línea-tierra): 1 kA (8/20µs)
• Corriente de descarga máxima de la fuente de alimentación (línea-tierra): 2,5 kA (8/20µs)

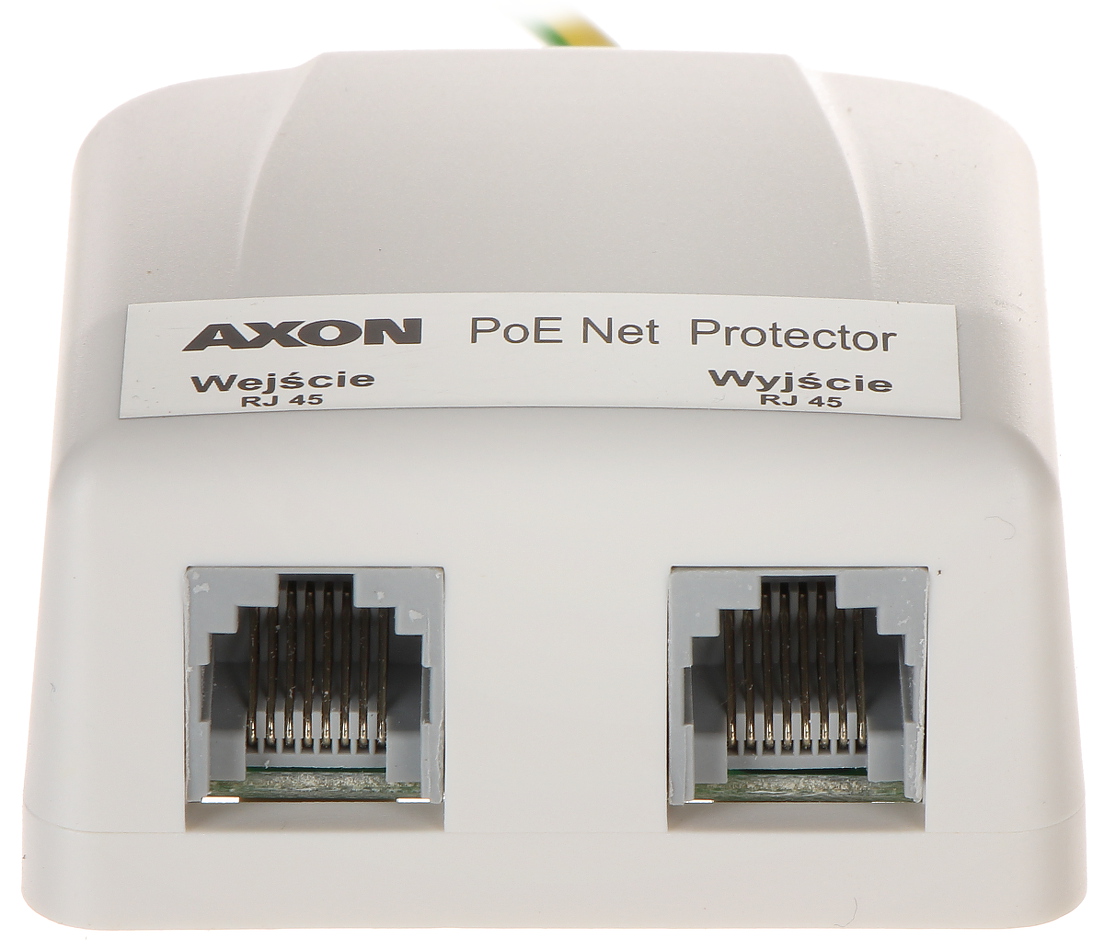

• Tipos de enchufes: RJ45 (8P8C)
• Dimensiones: 67 x 61 x 30 mm
• Peso: 0,06 kg
• Garantía: 2 años
