Descripción general

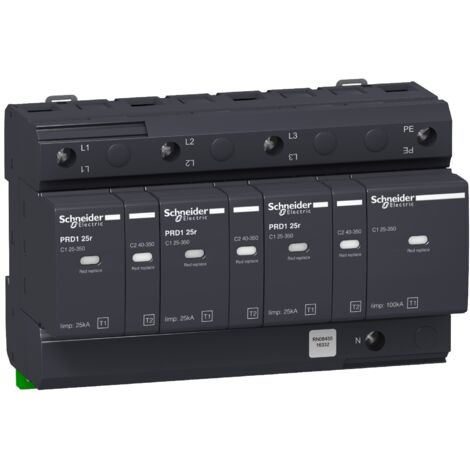

El Acti9 - parafoudre PRD1 25r débrochable es un dispositivo de protección contra sobretensiones diseñado para sistemas eléctricos de 3 fases más neutro (3P+N). Este parafoudre combina las características de los tipos 1 y 2, ofreciendo una solución robusta para proteger sus instalaciones eléctricas de picos de tensión y sobretensiones transitorias.Especificaciones técnicas
- Clase de parafoudre: Tipo 1 + 2
- Tecnología del parafoudre: Éclateur MOV
- Tensión asignada de empleo: 230 V (+/- 10 %) AC 50 Hz / 400 V (+/- 10 %) AC 50 Hz
- Corriente nominal de descarga: 100 kA N/PE (modo común) / 25 kA L/N (modo diferencial)
- Corriente de choque: 100 kA N/PE (modo común) / 25 kA L/N (modo diferencial)
- Tensión máxima de servicio permanente: 350 V N/PE (modo común) / 350 V L/N (modo diferencial)
- Nivel de protección en tensión: 1.5 kV tipo 2 (modo común N/PE) / 1.5 kV tipo 2 (modo diferencial L/N)
- Corriente de suite: 25 kA (modo diferencial L/N) / 0.1 kA (modo común N/PE)
- Tipo de seccionador: Fusible asociado 315 A gG
- Interruptor asociado: Compact NSX100B 100 A Icu 10 kA curva C
- Interruptor asociado: Compact NSX100B 100 A Icu 15 kA curva C
- Interruptor asociado: Compact NSX100B 100 A Icu 25 kA curva C
- Señalización local: Repère color: blanco/rojo
- Tensión circuito de señalización: AC: 250 V 50/60 Hz
- Corriente de salida señalización: 1 A
- Modo de instalación: Encliquetable
- Soporte de montaje: Rail DIN
- Pasos: 9 mm
- Altura: 90 mm
- Anchura: 142.8 mm
- Profundidad: 70 mm
- Peso: 1.43 kg
- Color: Gris anthracite (RAL 7016)
- Materia: PBT (polibutileno tereftalato)
Compatibilidad y accesorios
- Compatible con riel DIN para fácil instalación.
Instalación
- Instalación en riel DIN, fácil de encliquetar.
Uso
- Protección de instalaciones eléctricas contra sobretensiones y picos de tensión.
