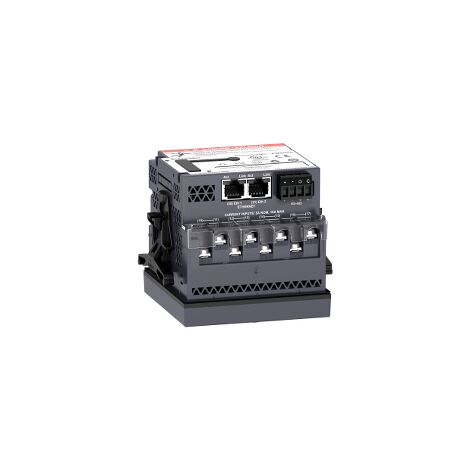

PowerLogic PM8000 - PM8240 Panel mount meter - intermediate metering - METSEPM8240

Complementarioanálisis de calidad de energía : acorde a EN 50160, estado 1 2010 Informe de cumplimiento acorde a IEEE 519, estado 1 2014 Informe de cumplimiento acorde a IEC 61000-4-30, estado 1 clase S medición de la calidad de la potencia Hasta armónico 63 índice de armónico captura de onda de corriente detección huecos y picos programabilidad (funciones lógica y matemática) acorde a IEC 62586 monitoreo de la calidad de potenciaAplicación del dispositivo : Supervisión de potenciaMedición de WAGEStipo de medición : CorrienteTensiónFrecuenciaPotencia activa y reactiva totalPotencia aparente totalFactor de potencia totalPotencia activa y reactiva por fase, rmsPotencia aparente por fase, rmsFactor de potencia por fase, rms[Us] tensión de alimentación asignada : 90...415 V AC 45-65 Hz +/- 10 %110...415 V corriente continua +/- 10 %Frecuencia de red : 50 Hz60 Hz[In] Corriente nominal : 1 A5 A10 ANúmero de polos : 3P + N3P1P + NConsumo de potencia en W : 18 VA en 415 V ACtipo de pantalla : LCD TFT colorresolución de la pantalla : 320 x 240 pixels QVGAvelocidad de muestreo : 256 muestras/ciclocorriente de medición : 50...10000 mAtipo de entrada analógica : tensión (impedancia 5 MOhm) corriente (impedancia 0.3 mOhm)tensión de medida : 57...400 V AC 42...69 Hz entre fase y neutro100...690 V AC 42...69 Hz entre fasesfrecuencia : 42...69 Hznúmero de entradas : 3 digital 30 V AC3 digital 60 V corriente continuaprecisión de medida : Corriente +/- 0.1 %Tensión +/- 0.1 %Energía activa +/- 0.2 %clase de precisión : Clase 0,2S energía activa acorde a IEC 62053-22Clase 0.2 energía activa acorde a ANSI C12.20Clase 0.2 potencia activa acorde a IEC 61557-12Clase 0.5S energía reactiva acorde a IEC 62053-24Clase 0,5 factor de potencia acorde a IEC 61557-12Clase 0.2 tensión acorde a IEC 61557-12Clase 0.2 corriente acorde a IEC 61557-12número de salidas : 1 pulsoinformación mostrada : TensiónCorrienteFrecuenciaPotenciaConsumo de energiaDistorsión armónicaCommunication port protocol : Modbus RTU en 116 kbauds - 2 cablesION en 116 kbauds - 2 cablesDNP3IEC 61850Modbus TCP/IPCadena Ethernet Modbus TCP / IP en 10/100 Mbit/sRSTP 801.1d 2004Soporte del puerto de comunicación : EthernetBornero de tornillo, estado 1 RS485Tipo de red de comunicación : IPv6 (Protocolo Internet)registro de dados : Valores instantáneos mín./máx.Registros de la forma de ondaSecuencia de registro de eventosSellado de tiempoRegistros de alarmasAnálisis de tendencias /previsiónRegistro de picos y huecos de tensiónRegistros armónicosSincronización GPSRegistros de dadosRegistros de eventoscapacidad de memoria : 512 MBservicios web : Página de inicio personalizableCarga/desc. archivos por FTPFile upload/download via SFTPServidor webNotificación de alarma por correo electrónicoViewing of captured waveform (FTP)Viewing of captured waveform (web)HTTPS serverservicio de comunicación : Notificación de correo electróSuporte RSTPSincronización de tiempo NTPDHCPPTP time synchronizationcybersecurity : Enable/disable communication portsPassword protectionSyslog protocol supportRobust security logsPort hardeningTipo de montaje : Montaje enrasadoSoporte de montaje : Marcocategoría de instalación : III1 contacto arandela : CAT III, 400...690 V acorde a IEC 61010-1:ed. 3CAT III, 400...690 V acorde a EN 61010-1:ed. 3CAT III, 347...600 V acorde a UL 61010-1:ed. 3CAT III, 347...600 V acorde a CSA C22.2 No 61010-1:ed. 3Normas : IEC 61557-12IEC 62052-11IEC 62053-24IEC 62053-22IEEE 1588IEC 62586-2IEC 61326-1certificaciones de producto : CECULusN998Anchura : 96 mmprofundidad : 77,5 mmaltura : 96 mmPeso del producto : 581 g
