Descripción general

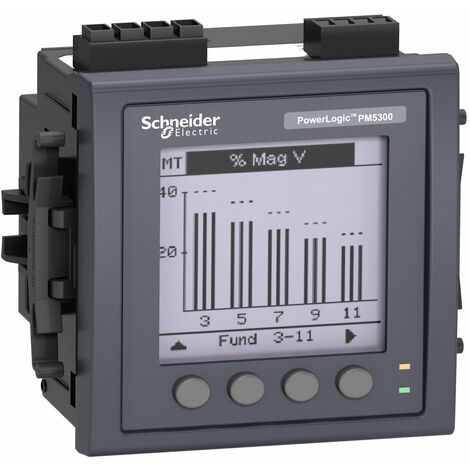

El PM5331 es un medidor de energía avanzado diseñado para la supervisión de potencia en aplicaciones multi-tarifa. Este dispositivo permite el análisis de calidad de energía hasta el armónico 31, ofreciendo mediciones precisas de corriente, tensión, frecuencia, factor de potencia, energía y potencia activa y reactiva. Su pantalla LCD retroiluminada proporciona una resolución de 128 x 128, facilitando la visualización de datos en tiempo real.Especificaciones técnicas
- Tensión de alimentación asignada: 100...415 V AC, 45-65 Hz; 125...250 V corriente continua
- Frecuencia de red: 50 Hz / 60 Hz
- Corriente nominal: 1 A / 5 A
- Número de polos: 1P + N, 3P, 3P + N
- Consumo máximo de potencia: 10 VA en 415 V
- Tiempo de señalización local: 80 ms (120 V AC), 100 ms (230 V AC), 100 ms (415 V AC)
- Velocidad de muestreo: 64 muestras/ciclo
- Corriente de medición: 10...9000 mA
- Tipo de entrada analógica: tensión (impedancia 5 MOhm), corriente (impedancia 0.3 mOhm)
- Tensión de medida: 35...690 V AC entre fases, 20...400 V AC entre fase y neutro
- Precisión de medida: Energía activa +/- 0.5 %, Energía reactiva +/- 2 %, Potencia activa +/- 0.5 %, Potencia aparente +/- 0.5 %, Frecuencia +/- 0.05 %, Factor de potencia +/- 0.005, Corriente +/- 0.5 %, Tensión +/- 0.5 %
- Clase de precisión: Clase 0.5S
- Capacidad de memoria: 256 kB
- Dimensiones: 96 mm (ancho) x 72 mm (profundidad) x 96 mm (altura)
- Peso: 430 g
Compatibilidad y accesorios
- Puerto de comunicación: Modbus RTU y ASCII en 9.6, 19.2 y 38.4 kbaud
- Soporte del puerto de comunicación: RS485
- Conexiones: Terminales de tornillo para circuito de tensión, control, transformador de corriente y salida/entrada
- Conector Ethernet: RJ45
Instalación
- Tipo de montaje: Montaje enrasado
- Soporte de montaje: Marco
Uso
El PM5331 es ideal para aplicaciones industriales y comerciales donde se requiere un monitoreo preciso de la energía y la calidad de la potencia. Su capacidad para registrar datos y alarmas permite un análisis detallado del consumo energético y la identificación de problemas potenciales en el sistema eléctrico.Otra información
- Normas: EN 50470-3, IEC 62053-22, IEC 61557-12, UL 61010-1, IEC 62053-24, EN 50470-1
- Certificaciones de producto: CE acorde a IEC 61010-1, CULus acorde a UL 61010-1, MID acorde a EN 50470-1 y EN 50470-3
