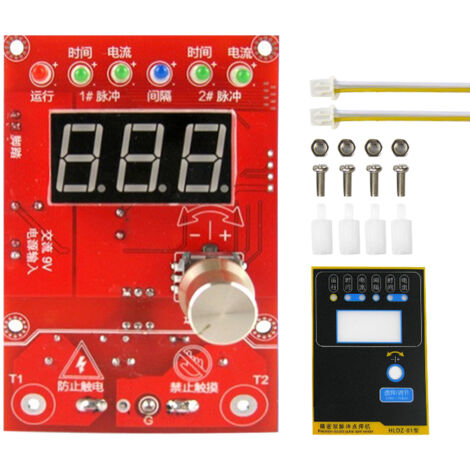

Placa de control de doble pulso para máquina de soldadura por puntos, controlador de transformador de corriente y tiempo ajustable, pantalla digital.

Placa de control para máquina de soldadura por puntos – 41A/100A, contador de puntos, compensación de voltaje

Esta placa de control para máquinas de soldadura por puntos (soldadoras por puntos, soldadoras a batería) utiliza soldadura de doble cara (doble pulso o soldadura de componentes de doble cara), lo que simplifica la disposición de los componentes y facilita la instalación en su gabinete. El modo de pulso simple o doble es ajustable a sus necesidades (mediante puente o programa), lo que le permite adaptar la energía de soldadura al espesor de los metales que se unen. Incluye un contador de soldadura por puntos (muestra el número de soldaduras realizadas, útil para el mantenimiento), detección de sobretensión cero (para activar la soldadura en el punto óptimo del ciclo de la red, reduciendo las chispas y mejorando la calidad), compensación de voltaje (mantiene una energía de soldadura constante incluso si el voltaje de la red fluctúa) y una función de respaldo por falla de energía (conserva la configuración). Hay dos opciones disponibles: 41 A o 100 A (corriente de salida máxima). La versión de 41 A es adecuada para soldar baterías de baja capacidad (herramientas inalámbricas, paquetes de baterías NiMH), mientras que la versión de 100 A permite soldar baterías de litio de alta potencia (bicicletas eléctricas, drones, herramientas). Especificaciones: Nombre: Placa de control para soldadora por puntos. Material: Placa de circuito impreso (PCB de fibra de vidrio FR4, de doble cara, con pistas reforzadas para altas corrientes). Corriente: 41 A o 100 A según la opción. Dimensiones de la placa: 90 × 60 mm – tamaño compacto para su integración en una carcasa pequeña. Dimensiones del embalaje: 120 × 120 × 50 mm – caja de cartón. Peso del embalaje: 120 g. Contenido: 1 × placa de control (suministrada con instrucciones, a menudo sin cables de alimentación ni electrodos). Uso: Esta placa está diseñada para aficionados al bricolaje que construyen sus propias soldadoras por puntos para reparar o fabricar baterías (bicicletas eléctricas, karts, herramientas inalámbricas, paquetes RC). Requiere un transformador (tipo microondas), cables de gran calibre y electrodos de cobre. La placa gestiona la temporización de pulsos (ajustable mediante un potenciómetro). Cuenta con una pantalla LED de 2 o 3 dígitos para el contador y la configuración. La placa se alimenta con 12 V CC (generalmente mediante un pequeño transformador independiente). La versión de 100 A requiere un transformador de mayor potencia. Estas placas son muy populares en foros de bricolaje (electrodomésticos, vehículos eléctricos). La calidad de construcción es adecuada para uso amateur. Tenga en cuenta que la placa no incluye los componentes de alta potencia (tiristores o triacs) que están integrados en la placa o son externos, según el modelo. Consulte las instrucciones. Si busca reparar baterías o ensamblar paquetes para su patinete, esta placa es un excelente punto de partida. Un proyecto apasionante para cualquier entusiasta de la electrónica de potencia.
