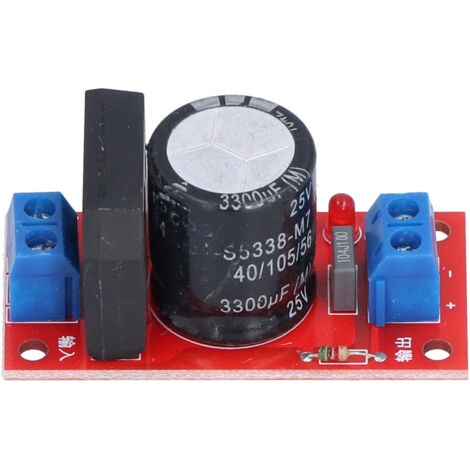

Placa de alimentación con rectificador y filtro - Módulo de conversión CA-CC de 8 A con LED indicador rojo para la alimentación

Este módulo de filtrado y rectificación es un accesorio eléctrico esencial para convertir la corriente alterna en una fuente de alimentación de corriente continua estable y potente. Perfecto para proyectos de audio, electrónica casera o fuentes de alimentación para maquinaria, ofrece una conversión eficiente y segura. Su indicador LED rojo facilita la monitorización visual.

Descripción general

Esta placa rectificadora y de filtrado convierte una fuente de alimentación de CA monofásica en una salida de CC monofásica, ideal para alimentar amplificadores, equipos de audio y proyectos electrónicos. Diseñada para proporcionar una conversión estable y potente de hasta 8 A, garantiza una excelente relación señal/ruido gracias a sus componentes originales. Incorpora protección contra sobrecarga, cortocircuito y sobretemperatura para un funcionamiento seguro.

Especificaciones técnicas

• Tipo: Rectificador y placa filtrante
• Tensión máxima de entrada de CA: Monofásica 18V (no exceder los 25V)
• Salida CC (sin carga): ≈ Tensión de entrada CA x 1,42
• Corriente máxima de rectificación: 8A
• Corriente CC máxima admitida: ≥ 10A
• Condensador de filtro: Rubí 3300μF / 25V + 0,1μF / 100V
• Dimensiones de la oblea: ≈ 50 x 25 mm (2,0 x 1,0 pulgadas)
• Indicador: LED rojo
• Contenido: 1 placa rectificadora y de filtrado

Instalación

La instalación es rápida y sencilla. Conecte los terminales de entrada de CA a los cables del transformador. A continuación, conecte los terminales de salida de CC (+ y -) al circuito o dispositivo. Asegúrese de que la tensión de entrada de CA sea la adecuada (< 25 V). Para tensiones superiores, se recomienda utilizar un condensador de mayor tensión.

Uso

Utilice esta placa de alimentación para crear fuentes de alimentación de CC fiables para sus sistemas de audio, proyectos electrónicos o maquinaria. Simplifica el diseño de la fuente de alimentación, ofrece un rendimiento constante y protege su equipo gracias a sus mecanismos de seguridad integrados. El indicador LED le permite comprobar al instante el estado de la fuente de alimentación.

Otra información

La calidad de los componentes originales garantiza no solo la seguridad y la vida útil del producto, sino también la calidad de audio final de su sistema. El amplio rango de voltaje de entrada ofrece una gran flexibilidad de aplicación. Tenga en cuenta que el voltaje y la corriente de salida de CC dependen del rendimiento del transformador de entrada.
