Descripción general

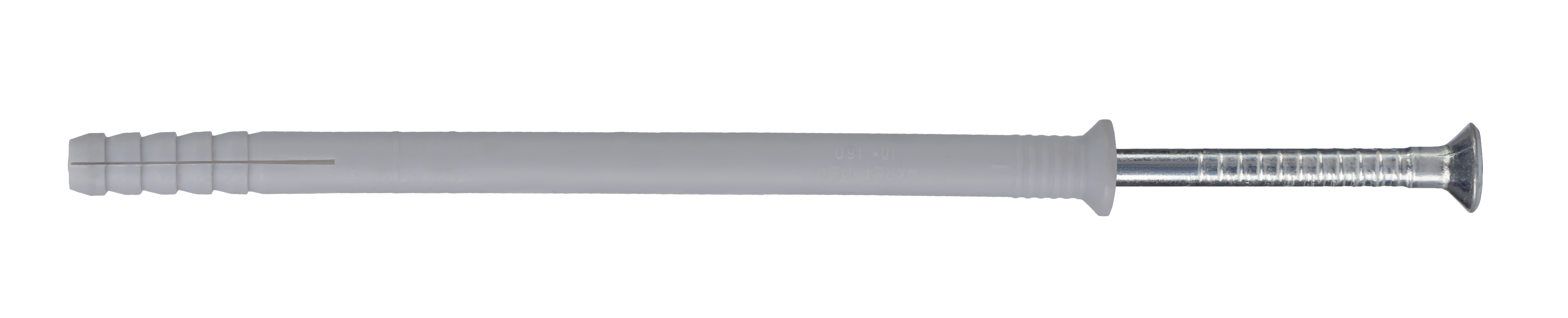

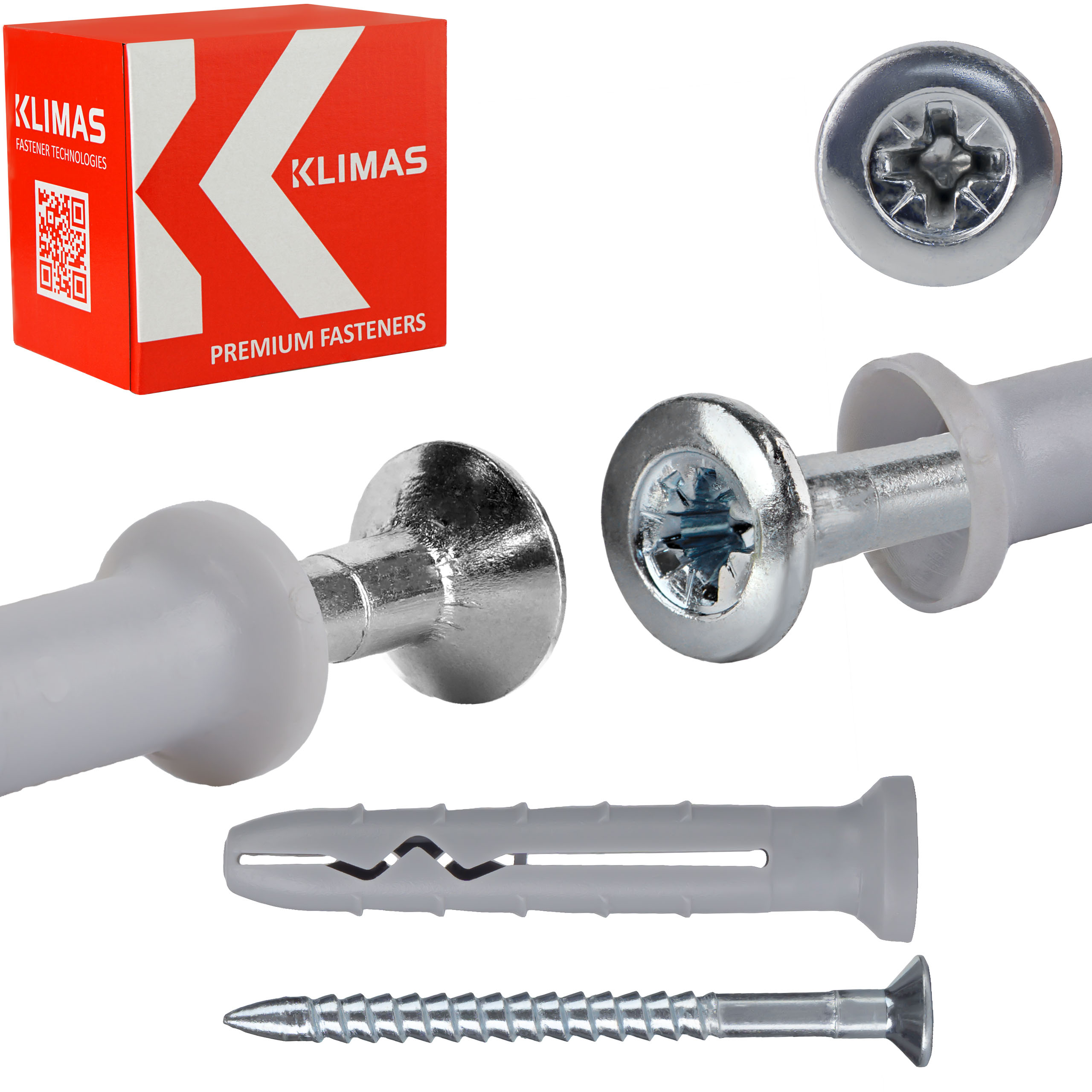

Los pasadores de accionamiento SM-10160 son tapones de montaje rápido que consisten en un manguito de polietileno y un tornillo de cabeza cónica fabricado en acero galvanizado. Están diseñados para fijaciones multipunto no estructurales de elementos de construcción cargados estáticamente, ofreciendo una solución eficiente y segura para diversas aplicaciones en la construcción.Especificaciones técnicas

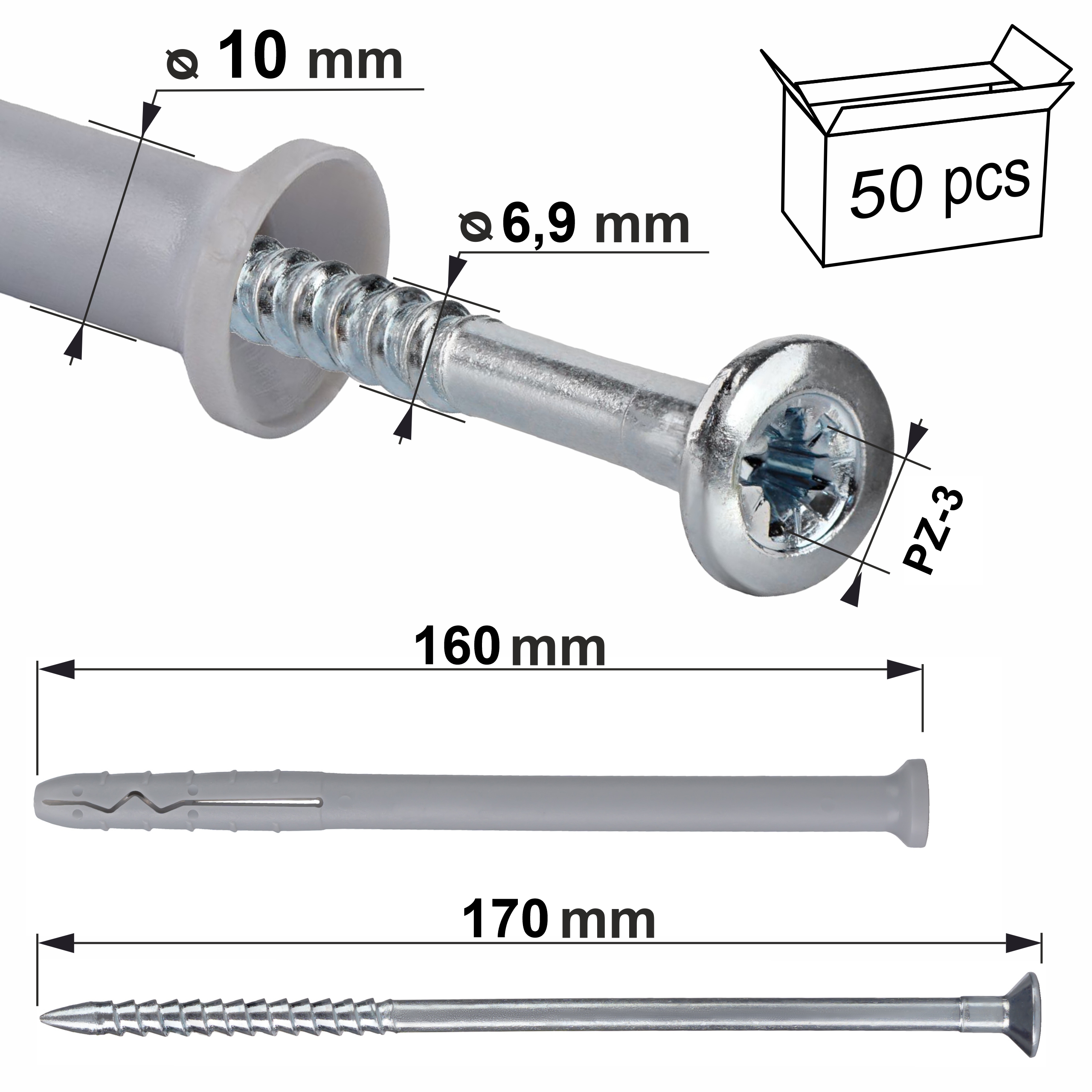

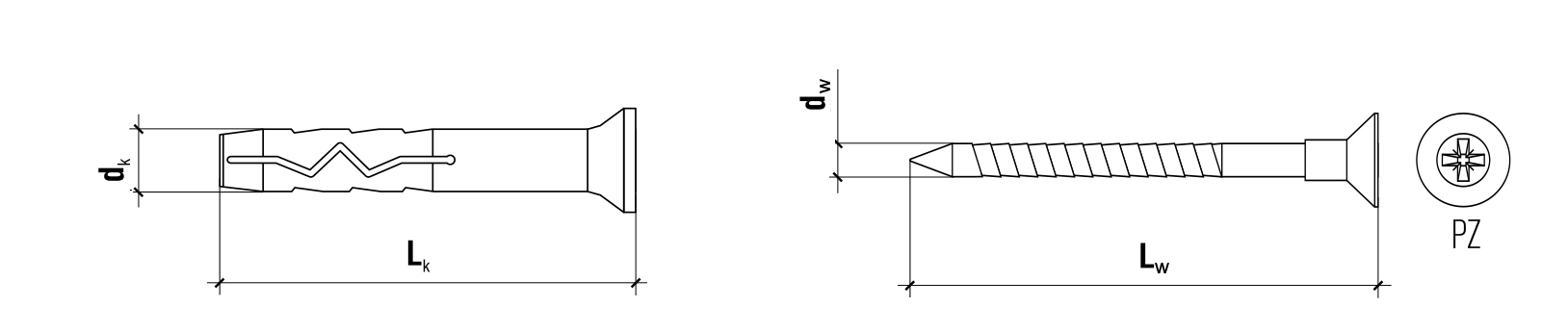

- Modelo: SM-10160

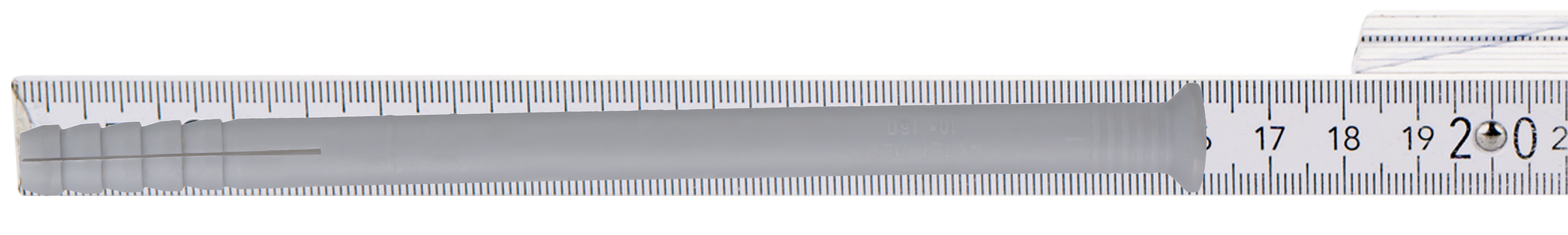

- Tamaño de la clavija: 10,0 x 160 mm

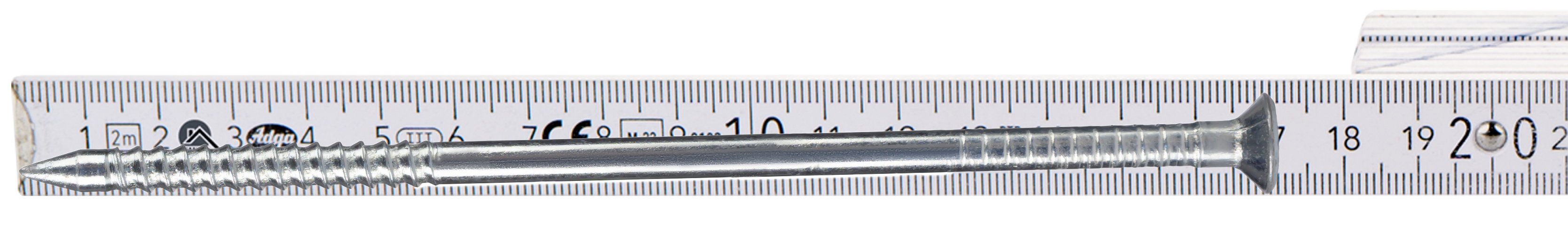

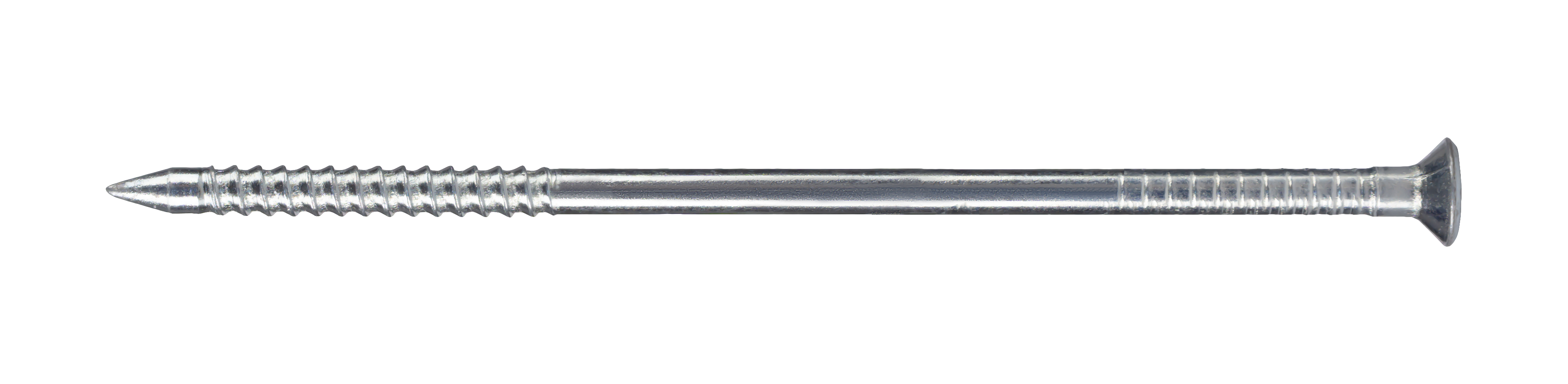

- Tamaño del tornillo: 6,9 x 170 mm
- Longitud máxima utilizable: 110 mm

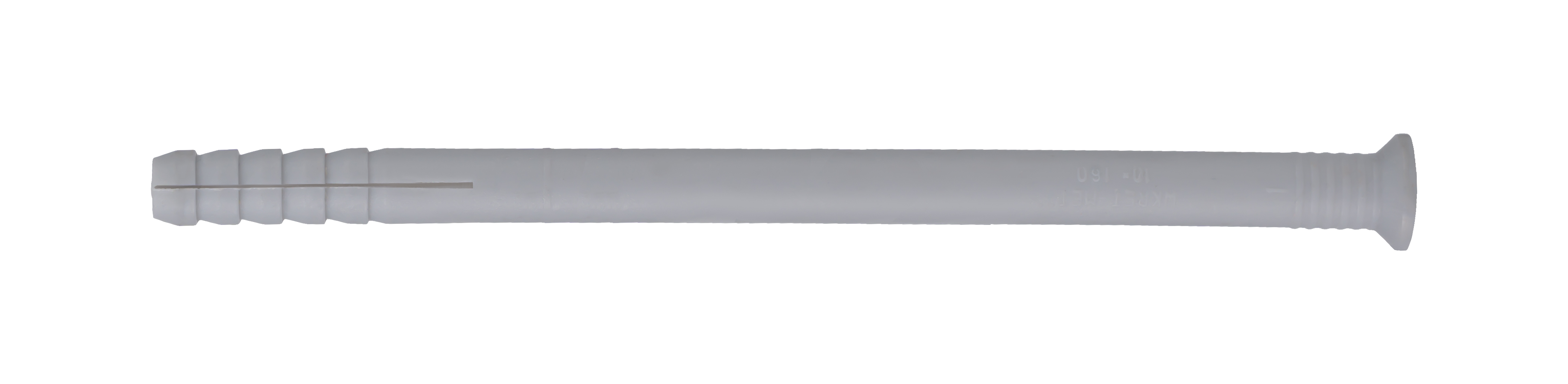

- Material de la espiga: polipropileno
- Material del tornillo: acero galvanizado
- Número de unidades en el paquete: 50
- Toma: PZ-3
Compatibilidad y accesorios

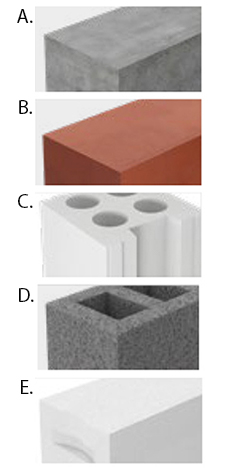

Los pasadores son compatibles con los siguientes sustratos:
- Hormigón
- Ladrillo macizo cerámico
- Ladrillo hueco de silicato
- Elementos sobre árido ligero
- Ladrillo macizo de silicato

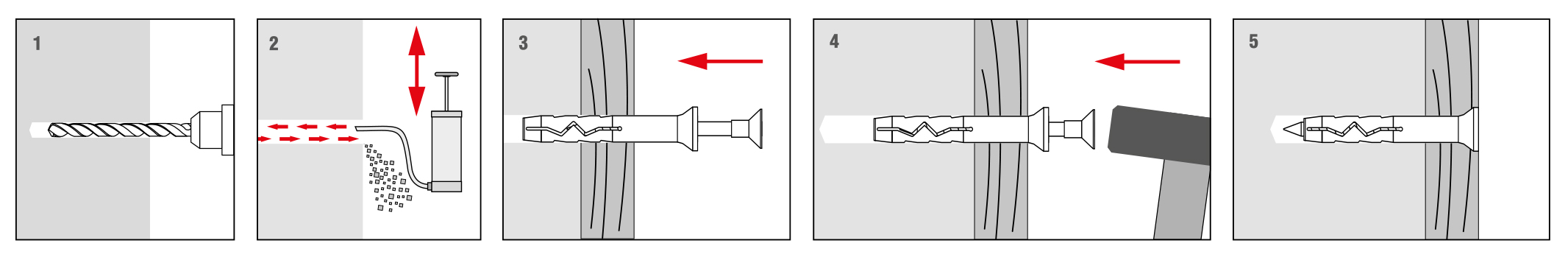

Instalación
La instalación es pasante, lo que permite un proceso rápido y sencillo. Se recomienda seguir estos pasos:
- Identificar el sustrato donde se instalará el conector.
- Comparar las cargas que transferirá el conector con las capacidades de carga indicadas en la Ficha de Datos de Seguridad.
- Seleccionar la longitud adecuada del sujetador para asegurar que la zona de expansión esté ubicada en el material de construcción de la pared.
- Perforar agujeros en el sustrato, asegurándose de que el diámetro coincida con el de los sujetadores utilizados.
- Limpiar los agujeros de los restos de perforación antes de insertar el manguito y el tornillo.
Uso

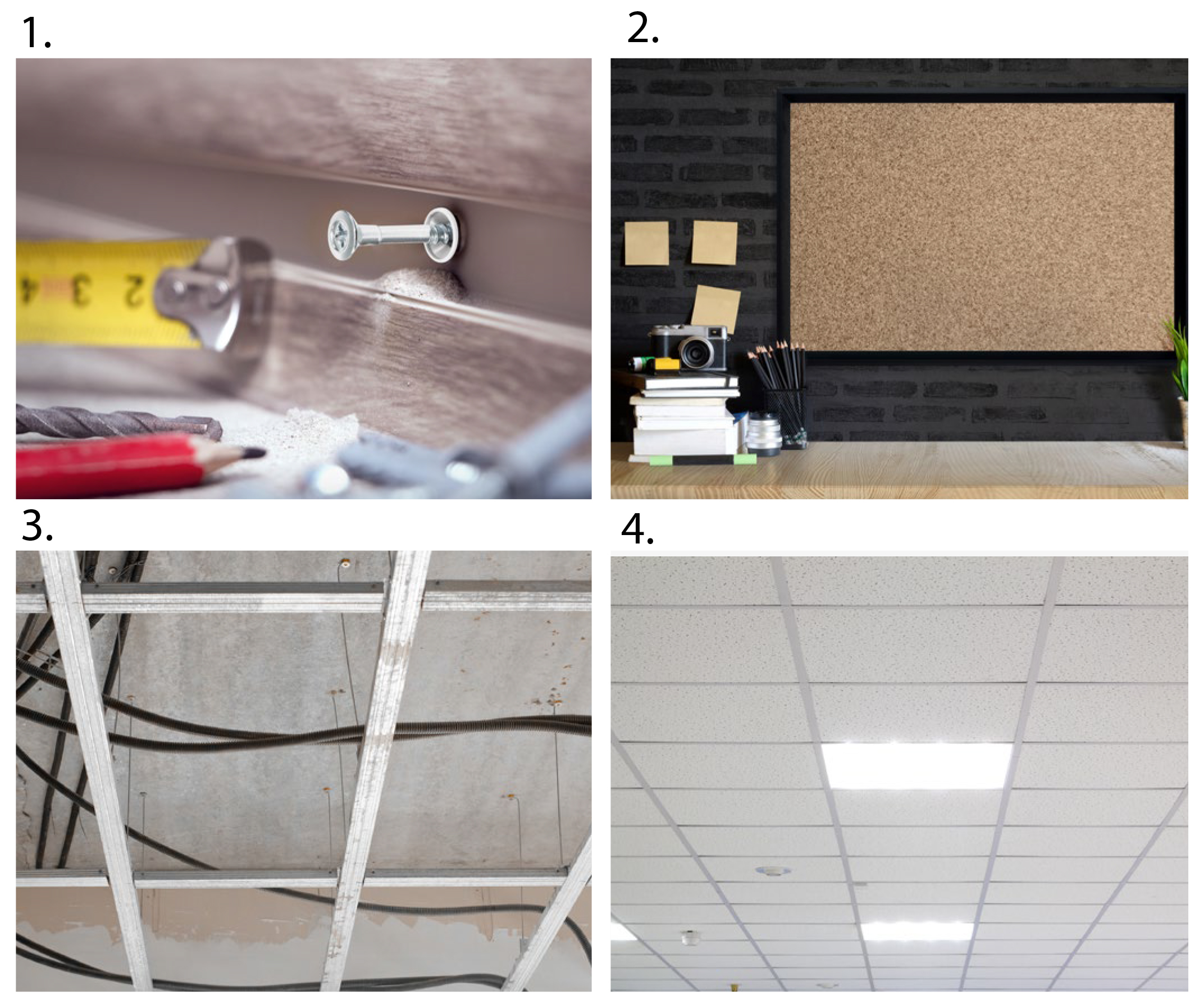

Estos pasadores son ideales para:
- Instalación de rodapiés
- Instalación de elementos ligeros de cuelgue
- Instalación de perfiles de pared en techos artesonados
Otra información
Los pasadores SM-10160 cuentan con certificados de calidad, incluyendo el certificado europeo ETA-19/0156 y la evaluación técnica nacional ITB-KOT-2018/0528, garantizando su alta calidad y seguridad en la construcción.
