Descripción general

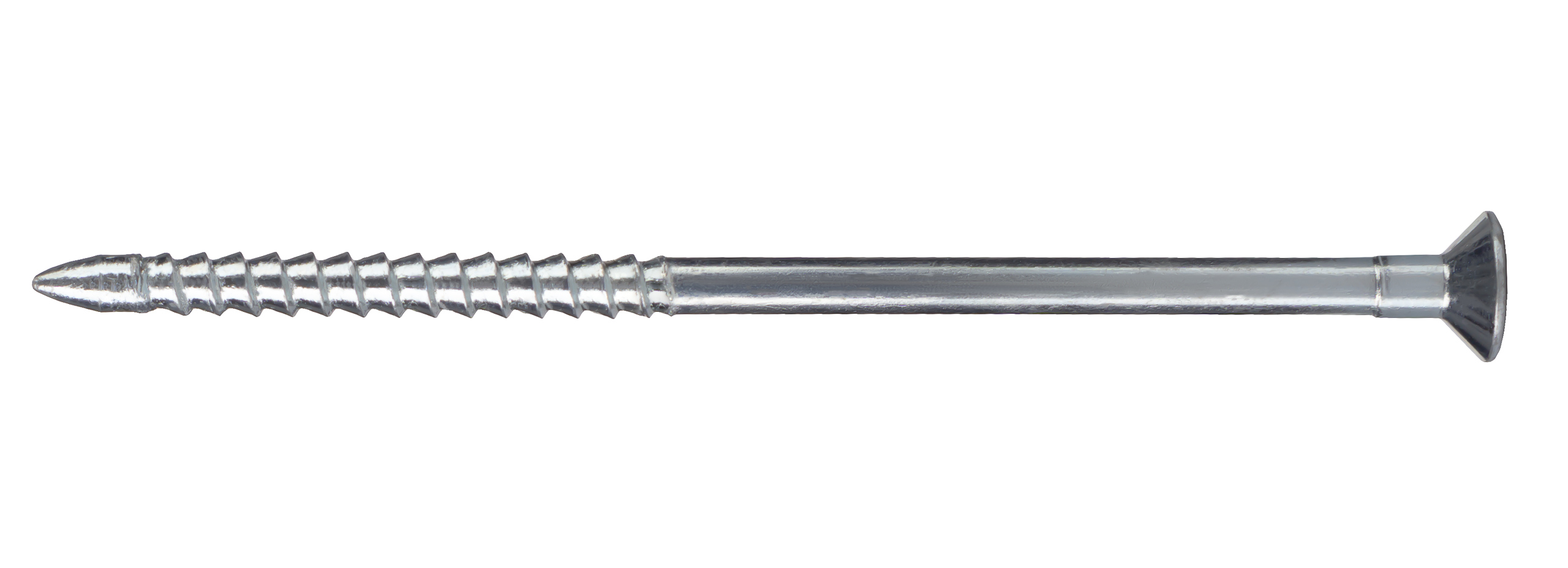

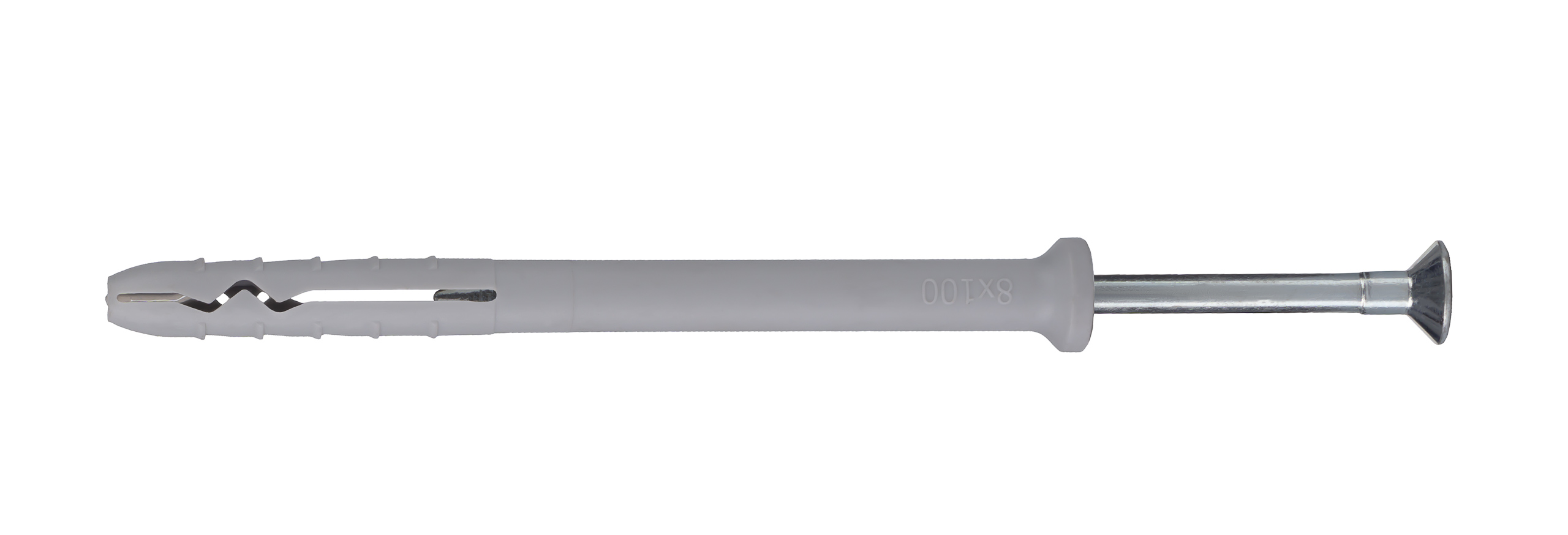

Los pasadores de accionamiento SM-08100 son tapones de montaje rápido que constan de un manguito de polietileno y un tornillo de cabeza cónica fabricado en acero galvanizado. Están diseñados para fijaciones multipunto no estructurales de elementos de construcción cargados estáticamente, ofreciendo una solución eficiente y segura para diversas aplicaciones en la construcción.Especificaciones técnicas

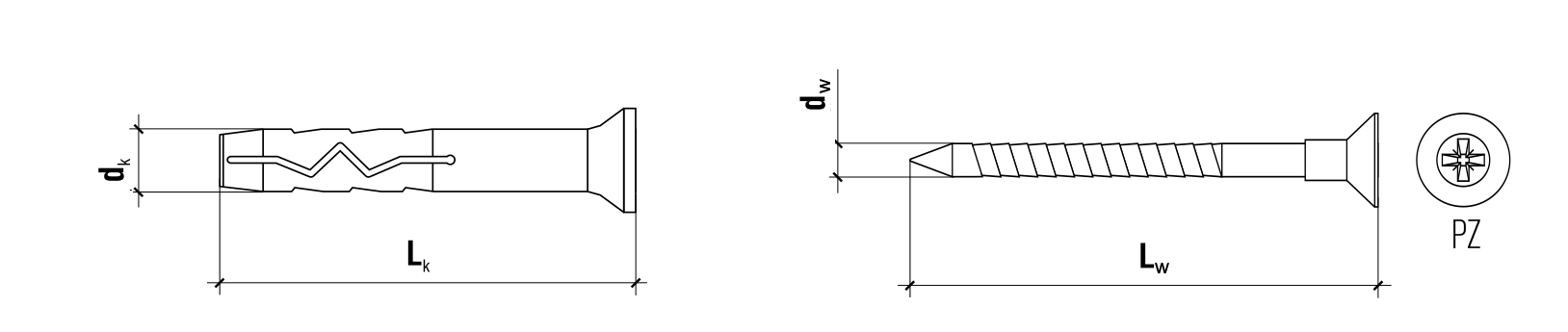

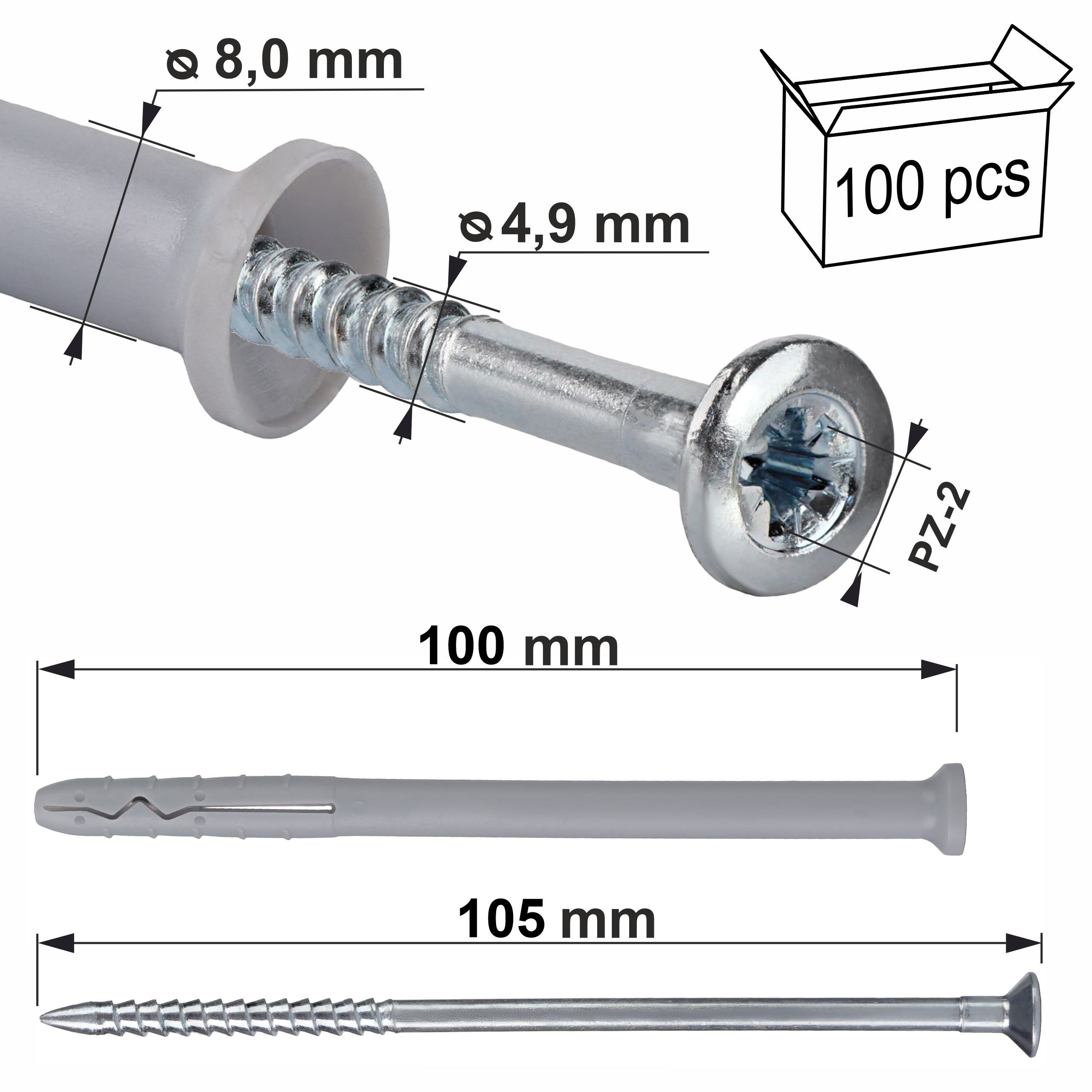

- Modelo: SM-08100

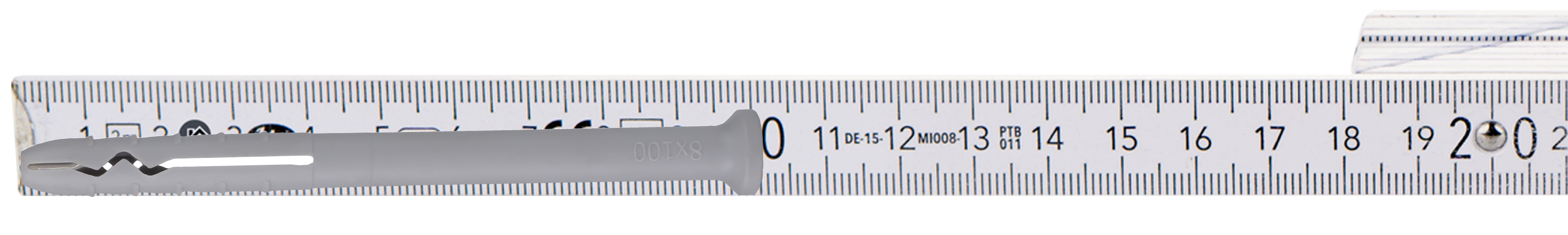

- Tamaño de la clavija: 8,0 x 100 mm
- Tamaño del tornillo: 4,9 x 105 mm
- Longitud máxima utilizable: 60 mm

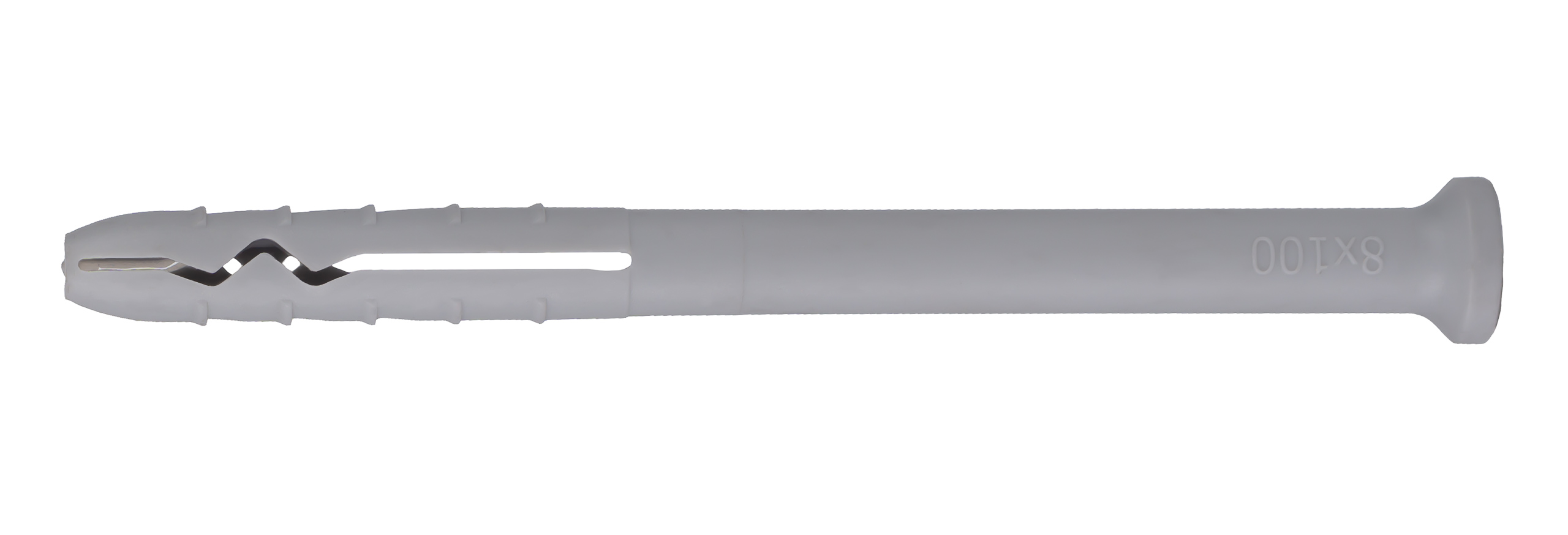

- Material de la espiga: polipropileno
- Material del tornillo: acero galvanizado
- Número de unidades en el paquete: 100
- Tipo de toma: PZ-2
Compatibilidad y accesorios

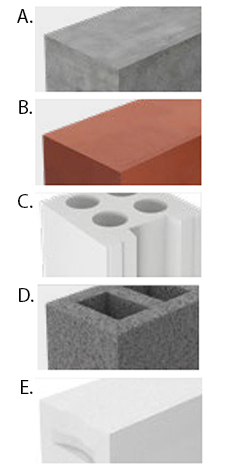

Los pasadores son compatibles con los siguientes sustratos:
- Hormigón
- Ladrillo cerámico macizo
- Ladrillo hueco de silicato
- Elementos sobre árido ligero
- Ladrillo macizo de silicato

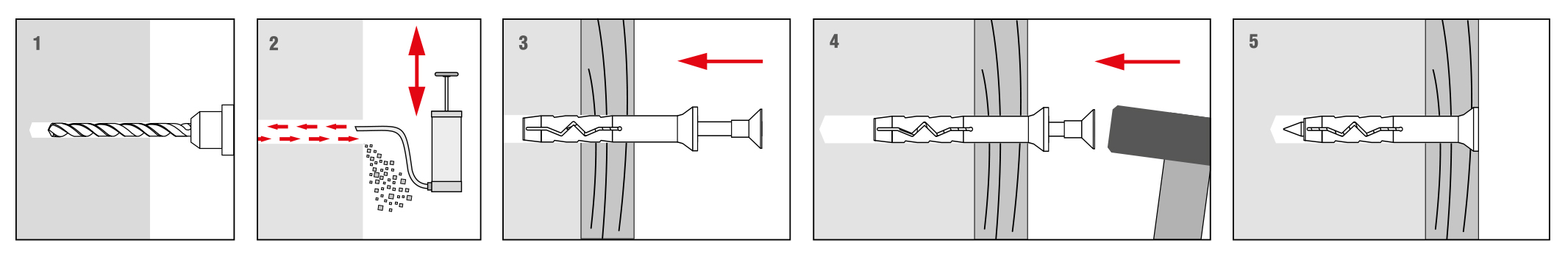

Instalación
La instalación es pasante, lo que permite un proceso rápido y sencillo. Se recomienda seguir estos pasos:
- Identificar el sustrato donde se instalará el conector.
- Comparar las cargas que transferirá el conector con las capacidades de carga indicadas en la Ficha de Datos de Seguridad o en la Evaluación Técnica Europea.
- Seleccionar la longitud adecuada del sujetador para que la zona de expansión esté ubicada en el material de construcción de la pared.
- Perforar los agujeros con un taladro rotatorio sin percutor, asegurando que el diámetro de los agujeros coincida con el diámetro de los sujetadores utilizados.
- Limpiar los agujeros de los restos de perforación antes de insertar el manguito de plástico y el tornillo.
Uso

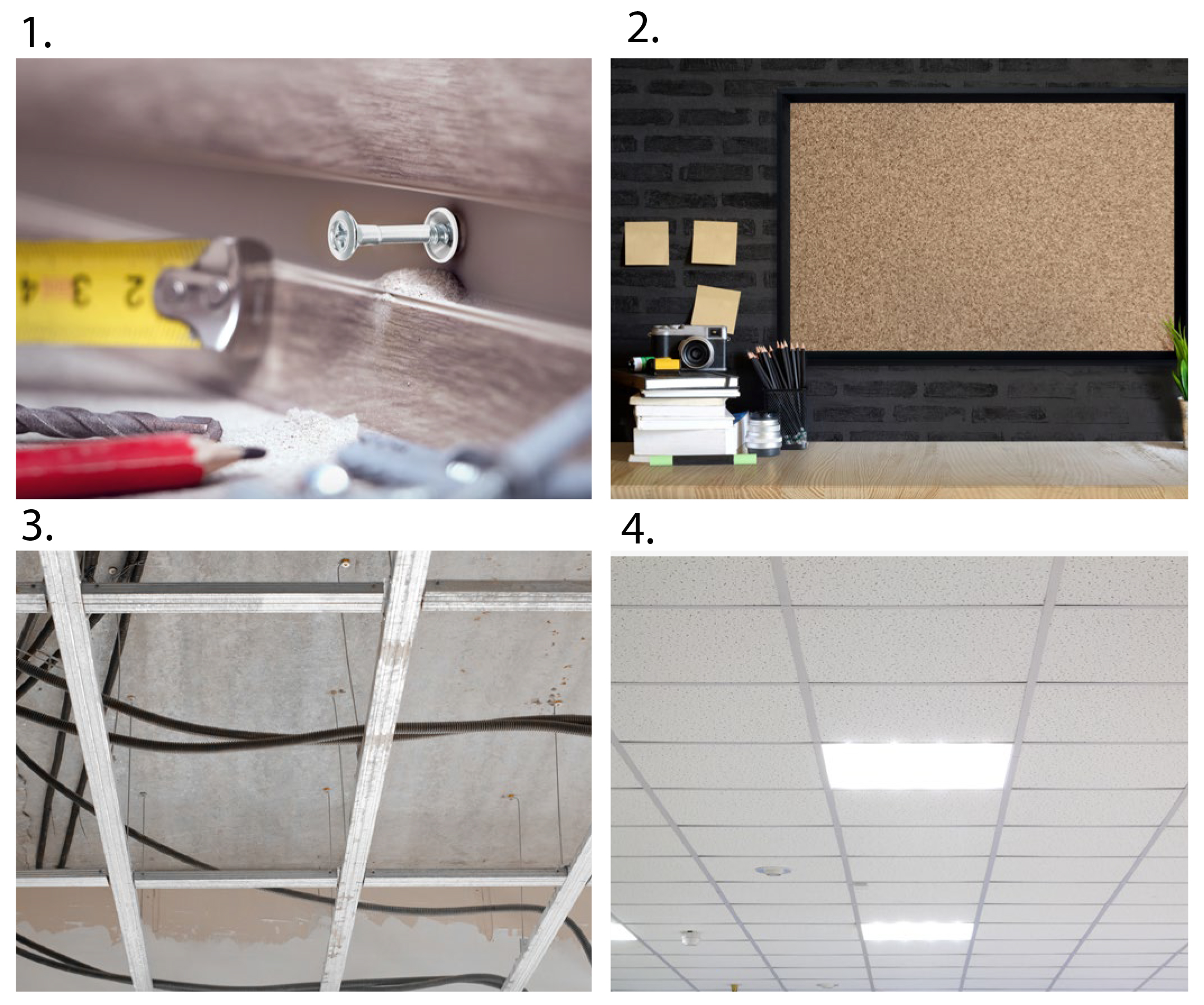

Estos pasadores son ideales para:
- Instalación de rodapiés
- Instalación de elementos ligeros de cuelgue
- Instalación de perfiles de pared en techos artesonados
Otra información
Certificados: Certificado europeo ETA-19/0156, garantizando la más alta calidad. Evaluación técnica nacional - ITB-KOT-2018/0528. Se debe tener en cuenta que los orificios en sustratos sólidos deben ser aproximadamente 10 mm más profundos que la profundidad de anclaje del conector.
