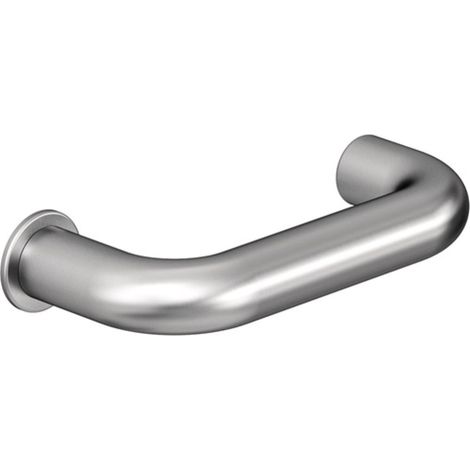

Manija de la puerta par 111pcm / 111xam va xa m.mini-driverzette vk 8mm hewi

mini · con roseta empujadora plana de acero inoxidable, diámetro 32 mm, que consiste en: manija de puerta modelo 111XAM en forma de U hecha de tubo redondo de acero inoxidable (1.4301), diámetro 21.3 mm con espesor de pared de 1.5 mm, con guía de fijación · Pasador cuadrado de la parte del pasador del empujador de 8 mm con rosca trapezoidal · Fijación de los empujadores en un rodamiento de ajuste a presión con engranajes circunferenciales y una toma de rodamiento plano de poliamida con dos levas como protección contra la torsión en el rodamiento de ajuste a presión · el perno roscado M5 se fija, como asegurar de las piezas del agujero de la manija de la puerta, en una hendidura en el perno cuadrado y contribuye así a la transmisión de energía óptima en la hoja de la puerta · el empujador cumple con los requisitos de DIN 18040 · Uso junto con cerraduras enchufables según DIN 18251 · Montaje de los bujes de ajuste a presión mediante tuerca de montaje con rosca trapezoidal SW 19, por lo que recomendamos el montaje con llave de anillo (SW 19) · la dimensión de fresado en el área de la tuerca de bloqueo debe tener una dimensión nominal de 25 mm · Las tolerancias de fabricación de +/- 1 mm pueden ser compensadas por el rodamiento a presión · para montaje en salas de estar y puertas interiores con placa de cubierta HDF y capas medias hechas de chip de tubo o inserto de chip completo o de alta calidad, tanto en versión roma como forjada · recomendamos la instalación de mini exclusivamente en elementos de puerta probados por HEWI y los fabricantes de puertas (una lista actual se puede encontrar en www.hewi.de/mini) · diseñado y probado para el área del objeto · Categoría de utilidad según DIN EN 1906 - Clase 4 · Dirección de la parada DIN izquierda / derecha Otras características técnicas: · Sistema de sujeción: pasador estándar
