Descripción general

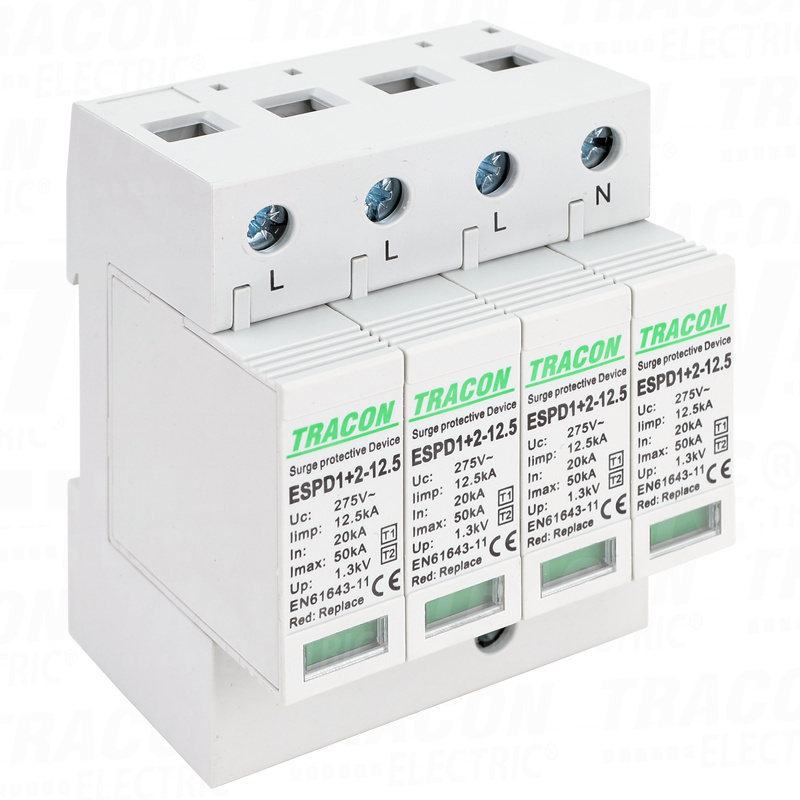

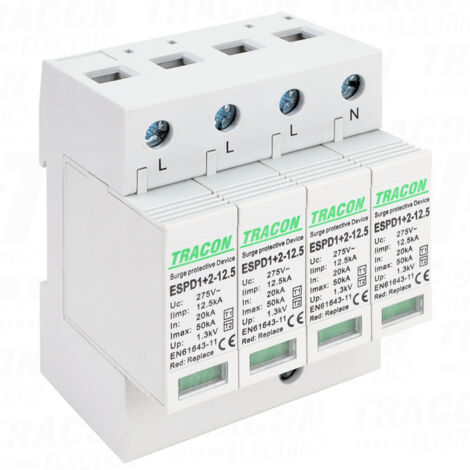

El pararrayos T1+T2 es un dispositivo diseñado para proteger instalaciones eléctricas en edificios contra sobretensiones, tanto las causadas por rayos como las de conmutación. Este sistema, que incluye insertos reemplazables, se instala en el punto de entrada de la corriente y en el cuadro de distribución eléctrica, asegurando la protección de todos los dispositivos conectados.Especificaciones técnicas
- Configuración de la red de CC: No
- Configuración de la red TN: No
- Red TN-C Configuración: No
- Configuración de red TN-C-S: Sí
- Configuración de red TN-S: Sí
- Red TT Configuración: No
- Número de conductores (sin conexión a tierra): 4
- Corriente de descarga nominal - valor pico (8/20): 20 kA
- Máx. Corriente de descarga (8/20): 50 kA
- Tensión nominal de CA: 400 V
- Tensión máxima de funcionamiento continuo de CA: 275 V
- Protección Nivel: 1.3 kV
- Nivel de protección L-N: 1.3 kV
- Nivel de protección N-PE: 1.3 kV
- Protección máxima contra sobrecorriente, conexión en serie (fusible): 160 A
- Método de instalación: Carril de montaje DIN TH-35 mm

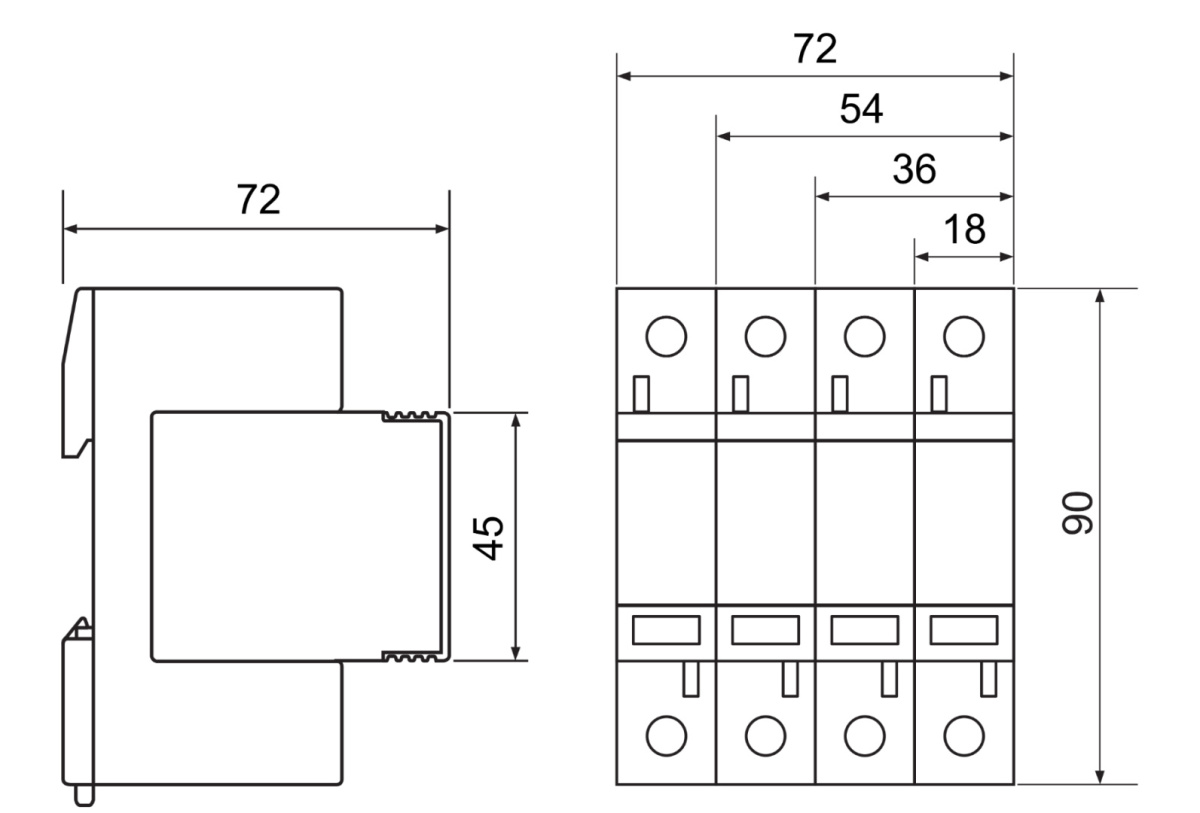

- Tamaño: 4 módulos
- Máx. Sección transversal del cable (sólido/trenzado): 35 mm²
- Máx. Sección transversal del cable flexible: 35 mm²
- Con contacto de señalización remota: No
- Tipo 2: Sí
- Grado de protección (IP) Clasificación: IP20
Compatibilidad y accesorios
No se especifican accesorios adicionales ni compatibilidad con otros dispositivos.Instalación
El pararrayos T1+T2 se instala en el punto de entrada de la corriente y en el cuadro de distribución eléctrica, utilizando un carril de montaje DIN TH-35 mm.Uso
Este dispositivo es esencial para proteger las instalaciones eléctricas de los edificios, previniendo daños a los dispositivos electrónicos y garantizando la seguridad de los ocupantes ante sobretensiones repentinas.Otra información
