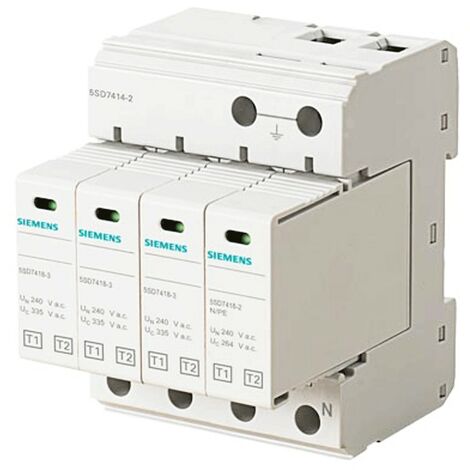

Siemens SPD 4 polos TT/TN-S 50KA tipo 1/2 protección contra el rayo 5SD74142

Protector/descargador de sobretensión atmosférica Siemens SPD T1/T2, con las siguientes características:

• Tensión de funcionamiento 230 Vac
• Tipo de sistema de distribución TT, TN-S
• Tensión de funcionamiento permanente (máx.) 335 V - entre N y PE 264 V - entre L y (PE)N 335 V
• Corriente máxima de descarga de impulso 50 kA
• Corriente total de impulso de descarga / por (8/20) µs 50 kA
• Corriente total de impulso de rayo / para (10/350) µs 50 kA

• 4 módulos
• Módulos de protección enchufables 3+1
• Contactos 3+N/PE
• 4 polos
• Tipo 1/2

El descargador de sobretensiones es un instrumento que puede montarse en el interior del cuadro eléctrico, es decir, antes de la instalación doméstica. Su uso permite proteger la instalación eléctrica en la que se instala.

El descargador de sobretensiones protegerá todo el sistema de las subidas de tensión, las sobretensiones y los picos de electricidad que puedan provenir del operador de la línea eléctrica, o de fenómenos atmosféricos como los rayos. Estas anomalías eléctricas pueden causar graves daños a los aparatos conectados a los enchufes.

Una subida de tensión puede provocar la rotura del hardware de un PC, o un cortocircuito en las placas de los smartphones, las tabletas y los electrodomésticos. En caso de un aumento repentino del flujo de energía, la vida humana puede incluso estar en peligro debido a la electrocución.

Para evitarlo, es aconsejable instalar un descargador de sobretensión.

Los descargadores de sobretensiones se dividen en tres clases:

En la clase 1 encontramos dispositivos para su uso en zonas donde suelen producirse fenómenos meteorológicos adversos como tormentas y rayos (por ejemplo, en las montañas). En este caso, el descargador se monta en el cuadro eléctrico y puede soportar varias sobretensiones sin sufrir daños. La descarga tarda 350 microsegundos, por lo que el exceso de energía no llega al sistema.

Los descargadores de sobretensiones declase 2 protegen la instalación de las sobretensiones y los picos de tensión que pueden ser causados por trabajos de mantenimiento en la línea por parte del operador.

Los dispositivos declase 3 ofrecen una protección aún mayor: en este caso, el descargador de sobretensiones se instala directamente en los enchufes de la casa.

Características:

• Serie Siemens
• Tipo de sistema de distribución TT, TN-S
• Tensión de funcionamiento 230 Vac
• Tensión de funcionamiento permanente (máx.) 335 V - entre N y PE 264 V - entre L y (PE)N 335 V
• Corriente máxima de descarga de impulso 50 kA
• Corriente total de impulso de descarga / por (8/20) µs 50 kA
• Corriente total de impulso de rayo / para (10/350) µs 50 kA
• 4 módulos
• Módulos de protección enchufables 3+1
• Contactos 3+N/PE
• 4 polos
• Tipo 1/2
• Designación de las líneas de protección L-N, L-PE, N-PE
• Tipo de fijación Carril DIN NS 35 mm
• Descargador de sobretensiones tamaño 4 U.M.
• Grado de contaminación 2
• Categoría de sobretensión / según IEC 61010-1 III
• Grado de protección IP / con conexión de todos los terminales IP20
• Aceleración de choque 30 gn
• Temperatura ambiente / durante el funcionamiento -40 °C ... 80 °C
• Temperatura ambiente / durante el almacenamiento y el transporte -40 °C ... 80 °C
• Humedad relativa / durante el funcionamiento 5 % ... 95 %
• Altitud de la instalación / para altitud sobre el nivel del mar / máx. 2.000 m
• Ancho 71,2 mm
• Altura 89,9 mm Profundidad 77,5 mm
• Profundidad 77,5 mm
• Peso neto 634 g
• Diseño de la conexión eléctrica terminal de tornillo
• Longitud de desaislado 16 mm Par de apriete 4,3 ... 4,7
• Diseño de rosca / tornillo M5
• Diseño de señales ópticas

• Módulos : 4
• Polos : 4P
• La corriente máxima : 50KA
• Tipo de : 2
• Modelo : AC
• Protecciones del circuito : Protección contra sobretensiones
