Pararrayos iLuve OP10 T1+T2+T3 B+C+D 4P 10/40KA 1.3KV TN-S 743123

Pararrayos T1+T2+T3 B+C+D 4P 4M 10/40kA 1.3kV TN-S – iluve OP10 B+C+D/4

Índice del catálogo: 743123

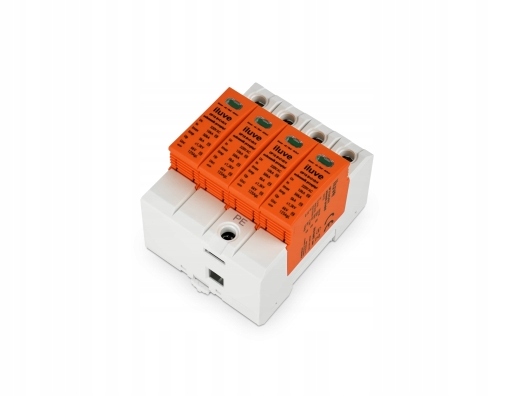

iluve OP10 B+C+D/4 es un pararrayos de tres etapas de clase T1+T2+T3 (B+C+D), diseñado para la protección integral de instalaciones eléctricas en el sistema TN-S. Combina protección contra rayos, protección contra sobretensiones y protección de fin de línea para equipos receptores en un solo dispositivo, garantizando el máximo nivel de seguridad para la instalación y los receptores conectados.

Aplicación

El pararrayos OP10 B+C+D/4 está diseñado para proteger circuitos de baja tensión de 230 V CA contra los efectos de sobretensiones atmosféricas y de conmutación. Es ideal para instalaciones domésticas, de oficina, industriales y de servicios públicos. Protege a la mayoría de los receptores eléctricos, proporcionando un nivel de protección T3 para dispositivos ubicados hasta 5 m detrás del pararrayos.

Características técnicas

El dispositivo funciona a una tensión nominal de 230 V CA, con una tensión de funcionamiento continua de 320 V CA. Ofrece un nivel de protección inferior a 1,3 kV y un tiempo de respuesta inferior a 25 ns, lo que garantiza una respuesta instantánea cuando se produce una sobretensión.

El pararrayos soporta una corriente de sobretensión nominal de 10 kA y una corriente de sobretensión máxima de 40 kA (8/20 µs), así como una corriente de sobretensión de 5 kA (10/350 µs) que cumple con los requisitos de la clase T1. Los varistores MOV utilizados garantizan un funcionamiento estable y una larga vida útil del dispositivo. La corriente de fuga es inferior a 10 µA, lo que demuestra la alta calidad de los elementos de protección.

El producto funciona de forma fiable en un amplio rango de temperaturas de -40 °C a +70 °C, con una humedad relativa del 5 % al 95 % (sin condensación). La sección transversal admisible de los cables en los terminales principales es de hasta 25 mm² con un par de apriete de 4 Nm. El pararrayos está equipado con un indicador óptico de estado del fusible: el verde indica funcionamiento completo y el rojo indica la necesidad de reemplazar el módulo.

Ventajas y beneficios

• Protección de tres etapas: T1, T2 y T3 en una sola carcasa (clase B+C+D).
• Diseñado para redes TN-S, compatibilidad total con instalaciones de 230 V.
• Protege la mayoría de los dispositivos eléctricos contra sobretensiones atmosféricas y de conmutación.
• Tiempo de respuesta corto inferior a 25 ns: activación inmediata.
• Alta resistencia a la corriente: hasta 40 kA (8/20 µs).
• Indicador óptico de daños en el fusible: diagnóstico rápido del estado de la protección.
• Resistencia a condiciones ambientales extremas: funcionamiento en el rango de -40 °C a +70 °C.
• Fabricación de alta calidad y cumplimiento de las normas CE.

Instalación y uso

El pararrayos se monta en un riel DIN estándar en cuadros de distribución de baja tensión. El diseño compacto de cuatro módulos (4M) permite una fácil integración con otros componentes modulares. Se recomienda instalarlo lo más cerca posible del punto de entrada de la línea eléctrica, manteniendo una correcta conexión a tierra y las secciones transversales de los cables recomendadas por el fabricante.

Si el indicador cambia de color de verde a rojo, se debe reemplazar inmediatamente el inserto protector para mantener la eficacia total de la protección.

Resumen

iluve OP10 B+C+D/4 es un pararrayos fiable y moderno de clase T1+T2+T3, que ofrece protección total para instalaciones eléctricas en un sistema TN-S. Gracias a sus altos parámetros de corriente, rápido tiempo de respuesta e indicador de estado incorporado, es una solución ideal para aplicaciones profesionales y domésticas, garantizando la máxima seguridad de los receptores y la durabilidad de la instalación eléctrica.

Los datos técnicos provienen de la ficha del catálogo del fabricante. Antes de la instalación, lea las instrucciones y las normas de seguridad aplicables para instalaciones de baja tensión.
