Descripción general
Los conectores de batería de desconexión rápida Anderson son ideales para aplicaciones que requieren una conexión y desconexión rápida de dispositivos eléctricos, como cabrestantes. Son compatibles con cables de calibre 6-10 y tienen una capacidad de 50 A, lo que los hace perfectos para un voltaje de 12-36 V.Especificaciones técnicas
- Material de contacto: Cobre plateado
- Tapa: Policarbonato
- Corriente nominal: 50 A
- Tensión nominal: 600 V
- Tamaño del cable del manguito de contacto: 6/8/10/12 AWG (13,3 mm ± 2; - 5,3 / 3,3 mm ± 2;)
- Diámetro máximo del aislamiento del cable: 0,44 pulgadas (11,2 mm)
- Resistencia de contacto promedio: 200 microohmios
- Fuerza de retención de contacto: 50 lbf
- Resistencia de contacto promedio: 0,05 MΩ
- Tensión de prueba: 2200 V (CC)
- Resistencia de aislamiento: 500 MΩ
- Ciclos de encendido/apagado sin carga: 10,000
- Ciclos de conexión en caliente con carga: 250 ciclos a 120 V
- Fuerza media de desacoplamiento: 53 N
- Clasificación de inflamabilidad del material de la carcasa: UL94 V-0
- Rango de temperatura de funcionamiento: -20 °C a 125 °C
Instalación
- Inserte el cable en los pines del terminal y suéldelos o fíjelos con una abrazadera.
- Inserte los terminales en la parte posterior del conector y bloquéelos para completar el proceso.
Uso
Estos conectores permiten una rápida conexión y desconexión de cabrestantes u otros dispositivos eléctricos, facilitando su uso en diversas aplicaciones.Otra información

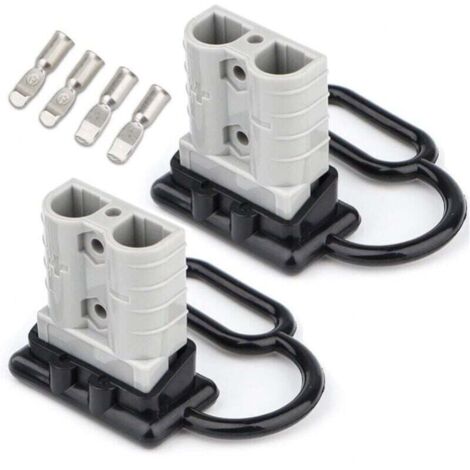

- El paquete incluye: 2 conectores de alimentación, terminales de 4 pines y 2 tapones de goma.
