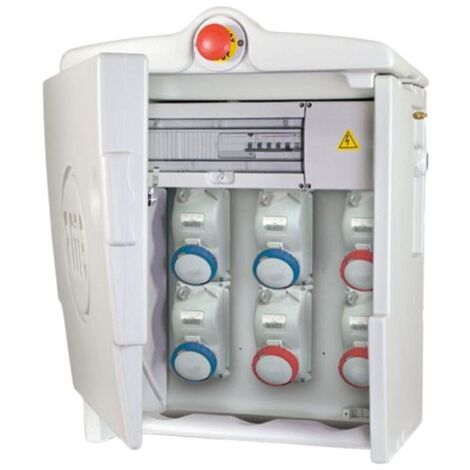

Fanton Polifemo MIDI ASC IP55 Centralita de 6 vías 74712

Cuadro eléctrico Fanton Polifemo MIDI ASC, robusto, seguro y preparado para su uso en obras y entornos industriales, con las siguientes características

• Tomas enclavadas: 3x 2P+E 16A 230V - 2x 3P+E 16A 400V - 1x 3P+N+E 32A 400V

• Protecciones generales: disyuntor termomagnético 4P 32A C - diferencial 4P 40A 30mA AC

• Protecciones enchufes: 2P 16A C magnetotérmico - 3P 16A C

• Grado de protección: IP55

• Potencia máxima: 18 kW

• Alojamiento módulosDIN: Hasta 17 módulos

• Instalación: Pared (con soportes) o suelo (soporte opcional)

• Material de la carcasa: termoplástico antichoque estabilizado a los rayos UV

Cuadro de distribución conforme a ASC para obras y entornos difíciles

El cuadro de distribución ASC Polifemo MIDI de Fanton es una solución profesional diseñada para satisfacer las necesidades de distribución eléctrica de obras, entornos industriales y situaciones móviles. Conforme a las normas CEI EN 61439-1 y 61439-4, está clasificado como cuadro ASC (equipos de serie para obras) y garantiza fiabilidad, resistencia y máxima seguridad de uso.

Construcción robusta y resistente a la intemperie

La construcción termoplástica de alta resistencia, estabilizada a los rayos UV, garantiza la durabilidad incluso en condiciones ambientales adversas. El grado de protección IP55 la protege contra el polvo y las salpicaduras de agua, mientras que la resistencia al calor (prueba de autoextinción con hilo incandescente a 650°C) la hace adecuada para los requisitos específicos de las obras.

Sus dimensiones compactas facilitan su colocación incluso en espacios reducidos, y las asas integradas facilitan su transporte. Puede instalarse en la pared mediante soportes (incluidos) o en el suelo mediante el soporte galvanizado (accesorio).

Totalmente equipado con tomas de corriente y protecciones

La centralita está cableada y lista para su uso, equipada con 6 tomas con enclavamiento IP67, protegidas contra el polvo y los chorros de agua:

• 3 x 2P+E 16A 200-250V 6h

• 2 x 3P+E 16A 380-415V 6h

• 1 x 3P+N+E 32A 380-415V 6h



Cada toma está enclavada, lo que garantiza una inserción y extracción seguras.

Protecciones integradas para una seguridad máxima

El cuadro incluye protecciones generales y específicas para cada toma:

• 1 interruptor magnetotérmico 4P 32A curva C

• 1 disyuntor diferencial 4P 40A 30mA tipo AC

• 1 interruptor magnetotérmico 2P 16A curva C (para tomas monofásicas)

• 1 disyuntor 3P 16A curva C (para tomas trifásicas)



También dispone de un botón de emergencia, para un corte rápido de la alimentación en caso de avería.

Flexibilidad y facilidad de uso

El cuadro se suministra con un bloque de terminales interno (sección de 25 mm cuadrados) para la conexión directa a la línea de alimentación, ideal para soportar incluso cargas de alta potencia (hasta 18 kW). El fondo abierto permite la salida de cables incluso con enchufes insertados, y el acceso puede bloquearse mediante una cerradura incluso durante el uso.

En el interior de las puertas semitransparentes pueden alojarse hasta 17 módulos DIN, protegidos y accesibles sólo por personal autorizado.

Contenido y equipamiento

Cada cuadro está equipado con

• Declaración de conformidad y esquema de conexiones

• Placas de identificación de los componentes

• Carpeta de documentos

• Kit de accesorios: regleta de bornes, abrazaderas de cables, tornillos, etiquetas



Características técnicas Cuadro eléctrico Fanton

• Tipo de : Diamantes por el patio
• Voltaje : 220/415VAC
• Polos : 3+T
• Polos : 2P+T
• Polos : 3+N
• Grado de protección : IP55
• Instalación : La pared
• Amperios : 32A
• Amperios : 16A
