Descripción general

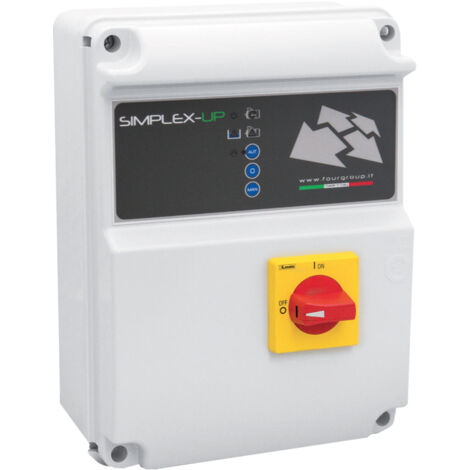

El panel de control electrónico para el arranque directo de 1 motor monofásico o trifásico es una solución integral para la gestión de motores eléctricos. Este dispositivo incluye múltiples características de seguridad y control, asegurando un funcionamiento eficiente y seguro del motor.
Especificaciones técnicas
- Grado de protección: IP 55
- Altura: 340 mm
- Anchura: 240 mm
- Profundidad: 170 mm
- Material de la carcasa: ABS
- Tensión: 3~400V
- Potencia: 0,55÷7,5 kW
- Corriente Nx (rango)A: 1x [2÷15]
- Peso: 2,4 kg
Compatibilidad y accesorios
- Seccionador general con bloqueo de puerta.
- Fusibles de protección.
- Pulsadores AUTO-0-MAN (momentáneos).
- Entrada de interruptor de presión/flotador de control del motor.
- Entrada de flotador/presostato Alarma.
- Salida motor: Relé (monofásico)/Contactor (trifásico).
- Protección del motor ajustable contra sobrecarga.
- Salida de alarma óptica/acústica 12V 100mA.
- Salida de alarma (contactos secos NC-C-NA).
- Entrada de klixon del motor con indicador de disparo.
- Predisposición para condensador de marcha.
- Entrada para 3 sondas unipolares.
- Selector de llenado/vaciado.
- Regulador de sensibilidad de la sonda.
Instalación
La instalación del panel debe realizarse siguiendo las instrucciones del fabricante, asegurando que todas las conexiones eléctricas sean seguras y cumplan con las normativas locales.
Uso
Este panel es ideal para el control de motores en aplicaciones industriales y de automatización, permitiendo un arranque y parada seguros, así como la monitorización de condiciones de funcionamiento.
