Descripción general

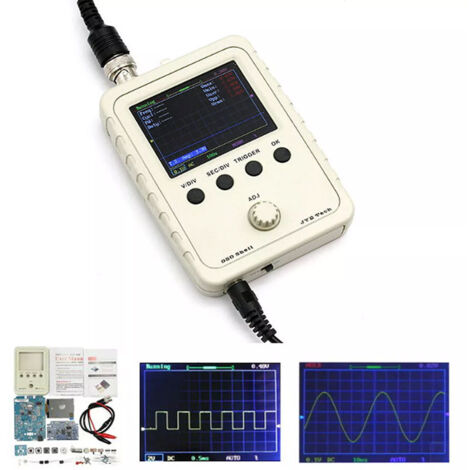

El osciloscopio digital DIY DSO150 es un kit completo que permite construir un mini osciloscopio digital de 1 canal. Este dispositivo portátil cuenta con una pantalla TFT a color de 2,4 pulgadas y una resolución de 320x240, lo que facilita la visualización de las señales. Con un ancho de banda analógico de 200 kHz y un voltaje de entrada máximo de 50 V pico, es ideal para diversas aplicaciones de medición. Se alimenta mediante una batería de 9 V (6F22) o una fuente externa de CC de 9 V, lo que lo convierte en una herramienta versátil y fácil de transportar.Especificaciones técnicas
- Ancho de banda analógico: 0-200 kHz
- Voltaje máximo de entrada: 50 Vpp (sonda 1:1), 400 Vpp (sonda 10:1)
- Tensión de alimentación: CC 9 V
- Procesador: ARM Cortex-M
- Profundidad del búfer de muestra: 1024 bytes
- Impedancia de entrada: 1 MΩ
- Frecuencia máxima de muestreo en tiempo real: 1 Msps
- Precisión: 12 bits
- sensibilidad: 5 mV/div - 20 V/div
Compatibilidad y accesorios
- Incluye carcasa de plástico dedicada
- PCB con componentes SMD soldados
- Conjunto completo de elementos pasantes y casquillos
- Instrucciones en inglés
- Firmware y manual
- Diagrama de la placa base y esquema de placa analógica
- Archivos fuente y preguntas frecuentes
