Descripción general

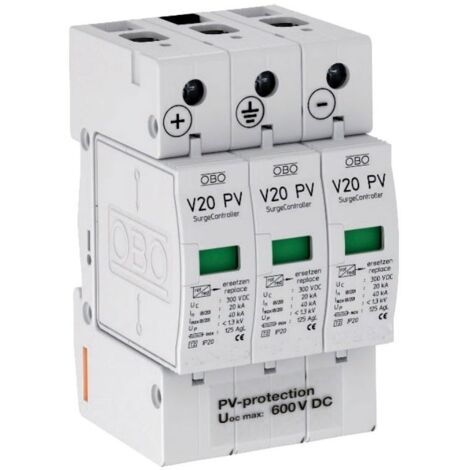

El descargador de sobretensiones OBO Bettermann V20-C 3PH-600 es un dispositivo tipo 2 diseñado para proteger instalaciones fotovoltaicas de sobretensiones y picos de electricidad. Este limitador de sobretensiones es ideal para montarse dentro del cuadro eléctrico, asegurando la protección del sistema eléctrico ante anomalías que pueden causar daños severos a los dispositivos conectados, como PCs, smartphones y electrodomésticos.Especificaciones técnicas
- Tensión continua máxima: 600 V CC
- Corriente nominal de descarga (8/20): 20 kA
- Corriente máxima de descarga (8/20 μs): 40 kA
- Nivel de protección: < 2,6 kV
- Tiempo de reacción: < 25 ns
- Potencia máxima del fusible: 125 A
- Temperatura de operación: -40/+80 °C
- Grado de protección: IP20
- Tamaño de la construcción: 3 TE
- Sección máxima del conductor flexible: 25 mm²
- Sección máxima del conductor rígido: 35 mm²
- Sección de conexión flexible: 2,5 - 25 mm²
- Sección transversal del filamento rígido: 2,5 - 35 mm²
- Sección de conexión multifilar: 2,5 - 35 mm²
Compatibilidad y accesorios
- Tipo de montaje: carril DIN de 35 mm
- Uso: instalaciones fotovoltaicas sin pararrayos o con pararrayos aislado independiente
Instalación
El descargador de sobretensiones se instala en el cuadro eléctrico, aguas arriba de la instalación de la casa, lo que permite una protección integral del sistema eléctrico.Uso
Este dispositivo es esencial para proteger el sistema eléctrico de sobretensiones que pueden ser causadas por fenómenos atmosféricos, como rayos, o por trabajos de mantenimiento en la línea eléctrica. Su instalación ayuda a prevenir daños en los dispositivos conectados y a garantizar la seguridad del sistema eléctrico.Otra información
- Unidad completa con limitador de varistor enchufable y unidad de separación
- Conexión en Y para enchufe según VDE 0100-712 (EN 50539-12)
- Conexión equipotencial para protección contra sobretensiones según VDE 0100-443 (IEC 60364-4-44)
- Indicador óptico de funcionamiento
- Varistor-limitador de óxido de zinc encapsulado para uso en cajas de distribución
