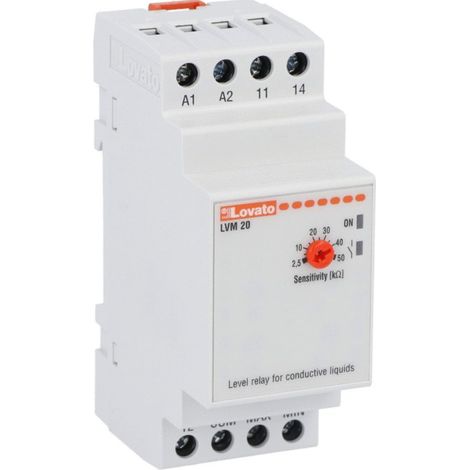

Relé de nivel modular Lovato de rearme automático 24VAC LVM20A024

Relé de control de nivel para la función de vaciado de Lovato, con las siguientes características:

• Tipo de tensión de alimentación: monotensión
• Tensión nominal de alimentación auxiliar Us: corriente alterna (mín. VAC 24)
• Rango de tensión de funcionamiento: 0,85...1,1 Us
• Tensión nominal de aislamiento Ui: 415V
• Tensión nominal soportada por impulso Uimp: kV 6
• Tensión nominal soportada a la frecuencia de funcionamiento: kV 4
• Doble aislamiento Fuente de alimentación/relé/electrodo: VAC ≤250
• Frecuencia nominal: 50/60 Hz
• Consumo máximo de energía: VA 3,5
• Potencia máxima disipada: 1,8W
• Número de electrodos conectables: 3
• 2 módulos
• Versión modular, con rearme automático

Otras características técnicas:

• Tipo de electrodo: portaelectrodos y portaelectrodos: SN1 / SCM / CGL / PS31 / PS3S o similar
• Tensión del electrodo: 7,5 V AC
• Sensibilidad: kohm 2,5...50 ajustable
• Tiempo de viaje: S ≤0,6
• Tiempo de reposición: S ≤0,75
• Número de relés: 1
• Temperatura de funcionamiento: mín. °C -20, máx. °C +60
• Temperatura de almacenamiento: mín. °C -30, máx. °C +80
• Estado del relé: Normalmente sin tensión, con tensión cuando se activa
• Disposición de los contactos: 1 contacto conmutado C/O-SPDT
• Tensión nominal de funcionamiento AC (IEC): 250 Vac
• Tensión máxima de conmutación: 400 Vac
• IEC Corriente térmica de aire libre convencional Ith UN 8
• Designación UL/CSA e IEC/EN 60947-5-1: B300
• Vida eléctrica (con carga nominal): 105 ciclos
• Vida mecánica: 30x106 ciclos
• Indicación: 1 LED verde para la alimentación 1 LED rojo para el estado del relé
• Tipo de terminal: terminal de tornillo
• Diseño: carril DIN, carcasa modular
• Material: poliamida autoextinguible
• Montaje: carril DIN de 35 mm (IEC/EN 60715) o mediante tornillos a través de clips extraíbles
• Grado de protección IEC: IP40 en el panel frontal / IP20 en los terminales
• Dimensiones en mm (ancho x alto x fondo) 35,8 x 104,7 x 64,9
• Peso: 215 gramos



Par de apriete de los terminales

• max Nm 0.8
• max Ibin 7



Sección del conductor:

• AWG/Kcmil: mínimo AWG 24, máximo AWG 12
• IEC: mínimo mm² 0,2, máximo mm² 4

• Tipo de : Relés de control
• Voltaje : 24VAC
• Grado de protección : IP40
