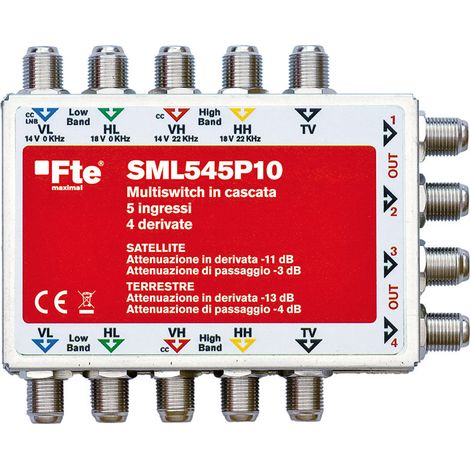

Multiswitch FTE SML en cascada 4 entradas SAT 1 TV 4 derivadas SML545P10
con el código
'/%3E%3C/svg%3E)
¡Creemos que esto puede interesarte!
Comparar con artículos similares
Información del producto
Descripción
Multiswitch FTE en cascada con 4 entradas SAT + 1 TV, 4 salidas pasantes y 4 extensiones atenuadas. Ideal para instalaciones centralizadas de tamaño medio, con mezcla pasiva de TV y bajo consumo, con las siguientes características:
-
Número de entradas: 5 (4 SAT + 1 TV)
-
Número de salidas: 5 (SAT + TV)
-
Número de salidas derivadas: 4 (SAT -10 dB / TV -13 dB)
-
Ancho de banda: 40-862 MHz / 950-2150 MHz
-
Alimentación: desde STB o alimentación externa
-
Pérdida de paso bajo: SAT 3 dB / TV 4 dB
-
Compatible con conmutación: 14/18 V y 0/22 kHz
Multiswitch FTE solución compacta para la distribución de TV y SAT
El Multiswitch está diseñado para distribuir señales digitales y SAT terrestres en instalaciones de usuarios medianos y pequeños, con una configuración de 5 entradas y 4 salidas. Las señales procedentes de 4 postes de satélite (VL, HL, VH, HH) y de una antena de TV terrestre se mezclan pasivamente, proporcionando la máxima flexibilidad.
Alta eficiencia y aislamiento entre salidas
Las 4 salidas derivadas tienen una atenuación típica de 10 dB para SAT y 13 dB para TV, lo que las hace perfectas para conexiones directas con los usuarios. Las salidas de paso permiten la conexión en cascada con otros multiconmutadores, lo que facilita la ampliación del sistema. El elevado aislamiento entre entradas (>28 dB) y entre salidas (>25 dB) garantiza la ausencia de interferencias y una distribución estable.
Alimentación flexible y bajo consumo
El dispositivo puede alimentarse directamente desde el descodificador (STB) a través de la línea VL o mediante un inyector y una fuente de alimentación externa (IN1218 + PS15-1100). Con un bajo consumo de sólo 45 mA, también es ideal para instalaciones con espacio y recursos energéticos limitados.
Robusto, compacto y conforme a las normas
Con unas dimensiones compactas, el multiswitch es fácil de instalar, incluso en armarios técnicos con espacio limitado. Cumple las normas EN 50083 y EN 50581, lo que garantiza su seguridad, fiabilidad y compatibilidad con las modernas tecnologías de TV/SAT.
Especificaciones Técnicas Multiswitch SAT/TV FTE
Conexiones
| Característica | Valor |
|---|---|
| Entradas | 4 SAT + 1 TV |
| Salidas | 4 (SAT -10 dB / TV -13 dB) |
| Rendimientos | 4 SAT + 1 TV |
| Tipo de conmutación | 14/18 V - 0/22 kHz |
| Paso DC | Línea VL |
Rendimiento de la Señal
| Característica | Valor |
|---|---|
| Ancho de banda de TV | 40 a 862 MHz |
| Ancho de banda SAT | 950 a 2150 MHz |
| Pérdida derivada de SAT | 10 dB |
| Pérdida derivada TV | 13 dB |
| Pérdida de paso SAT | 3 dB |
| Pérdida de paso TV | 4 dB |
| Aislamiento entre entradas | > 28 dB |
| Aislamiento entre salidas | > 25 dB |
Alimentación
| Característica | Valor |
|---|---|
| Fuente de alimentación | Decodificador (STB) o fuente de alimentación externa (IN1218 + PS15-1100) |
| Tensión de alimentación | 10 ÷ 18 VCC |
| Consumo | 45 mA |
Datos Físicos y Ambientales
| Característica | Valor |
|---|---|
| Temperatura de funcionamiento | -10 ÷ 50 °C |
| Dimensiones | 104 x 85 x 28 mm |
| Peso | 221 g |
| Normas | EN 50083 - EN 50581 |
| Cantidad por paquete | 1 individual / 6 múltiples |
- Tipo de : Multiswich
- Tipo de : 4IN/1OUT
Características
- MarcaFTE
- Ancho85 mm
- Alto28 mm
- Peso221 g
- Tensión eléctrica10 V
