Módulo NFC PN532 con interfaz PL2303HX para lectura/replicación de tarjetas RFID y NFC.

El módulo PN532 con interfaz PL2303HX es un lector/grabador NFC completo y versátil, ideal para proyectos de bricolaje, desarrolladores y aficionados a la domótica. Permite leer, escribir y duplicar tarjetas RFID y NFC, ofreciendo una solución práctica para la seguridad y la gestión de accesos.

Descripción general

Este kit de comunicación de campo cercano (NFC) combina el módulo de alto rendimiento PN532 y el módulo de conversión USB a TTL PL2303HX. Su pequeño tamaño y sus múltiples interfaces (I2C, SPI, UART) facilitan su integración en tus proyectos. Es compatible con una amplia gama de tarjetas y etiquetas (MIFARE 1K/4K, Desfire, FeliCa, etc.) y también permite la comunicación P2P con dispositivos compatibles con NFC, como teléfonos inteligentes Android.

Especificaciones técnicas

• Módulo PN532:
• Interfaces: I2C, SPI, HSU (UART de alta velocidad).
• Distancia de lectura típica: de 5 cm a 7 cm.
• Antena PCB integrada.
• Convertidor de nivel integrado para TTL de 5V (I2C/UART) y 3,3V (SPI).
• Funciones: lector RFID, tarjeta virtual 14443-A, comunicación con dispositivos NFC.
• Módulo PL2303HX:
• Circuito integrado: PL2303HX.
• Conector: USB tipo A macho y TTL de 4 pines.
• Compatibilidad: Windows, Linux, WinCE.

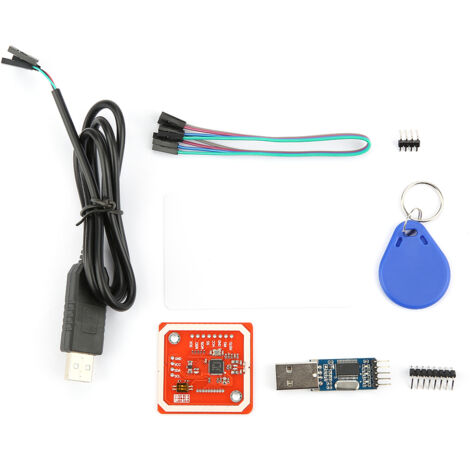

• Contenido del paquete:
• 1 módulo PN532.
• 1 tarjeta de identificación en blanco.
• 1 llavero inductivo de identificación.
• 1 conector de 4 pines 2,54.
• 4 cables de conexión.
• 1 cable de servicio PL2303HX.
• 1 módulo USB a TTL PL2303HX.
• 1 conector de 8 pines 2,54.
• Peso total: aproximadamente 55 g.

Instalación

La instalación es rápida y sencilla. Conecte el módulo PL2303HX a su ordenador mediante USB. Utilice los cables incluidos para conectar los pines del PL2303HX (GND, VCC, RXD, TXD) a los pines correspondientes del módulo PN532, según sus necesidades (modo I2C, SPI o UART). Los conectores de 2,54 pines facilitan las conexiones.

Uso

Una vez conectado e instalados los controladores, podrá utilizar software compatible para leer, escribir, emular o clonar tarjetas RFID/NFC. Este kit es ideal para crear prototipos de sistemas de control de acceso, interactuar con smartphones para aplicaciones de domótica o simplemente explorar las tecnologías NFC y RFID en sus proyectos personales.

Otra información

El kit no incluye batería. Tenga en cuenta que los colores de los cables del cable largo PL2303HX indican su función: negro (GND), rojo (VCC), blanco (SDA/RXD), verde (SCL/TXD). La distancia de comunicación real puede variar según el entorno y la tarjeta utilizada.
