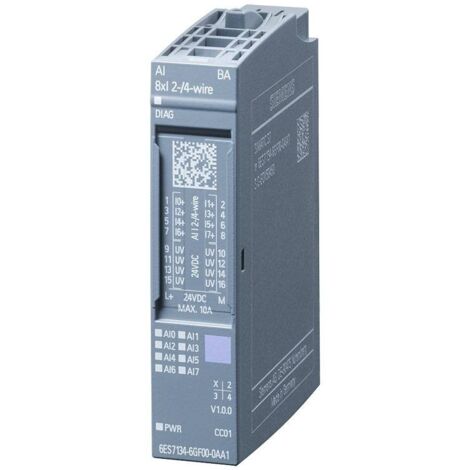

Módulo de entrada analógica Siemens SIMATIC ET200SP 6ES71346GF000AA1

Módulo de entrada analógica Siemens SIMATIC ET200SP con las siguientes características:

• Valor nominal (DC) 24V
• Rango admisible, límite inferior (DC) 19,2V
• Rango admisible, límite superior (DC) 28,8V
• Protección contra polaridad inversa Sí
• Consumo de corriente, máx. 25 mA; sin alimentación del transductor
• Alimentación de transductores de 24 V, protección contra cortocircuitos Sí - Corriente de salida, máx. 0,7 A; corriente total de todos los transductores/canales
• Pérdida de potencia, típicamente 0,7W; sin tensión de alimentación del transductor
• Espacio de direccionamiento por módulo, máximo 16 bytes
• Número de entradas analógicas 8

Otras características técnicas:

• Versión de hardware de FS04
• Versión de firmware: actualización de FW posible Sí
• Unidades básicas utilizables: BU tipo A0, A1
• Código de colores para la placa de codificación de colores específica del módulo: CC01
• Corriente de entrada admisible (límite destructivo), máx. 50 mA
• Longitud del cable: con apantallamiento, máx. 200 m
• Con función de diagnóstico
• Aislamiento probado con DC 707V (prueba de tipo)
• Altitud máxima de instalación sobre el nivel del mar: 5.000 m; Limitaciones para la altitud de instalación > 2.000 m
• Dimensiones: anchura 15 mm - altura 73 mm - profundidad 58 mm
• Peso: aproximadamente 31 gramos



Condiciones ambientales/temperatura ambiente de funcionamiento

• Posición de montaje horizontal, mín. -30 °C; < 0 °C desde FS04
• Posición de montaje horizontal, máx. 60 °C
• Posición de montaje vertical, mín. -30 °C; < 0 °C desde FS04
• Posición de montaje vertical, máx. 50 °C

• Tipo de : Módulos de entrada analógica
• Voltaje : 24V
