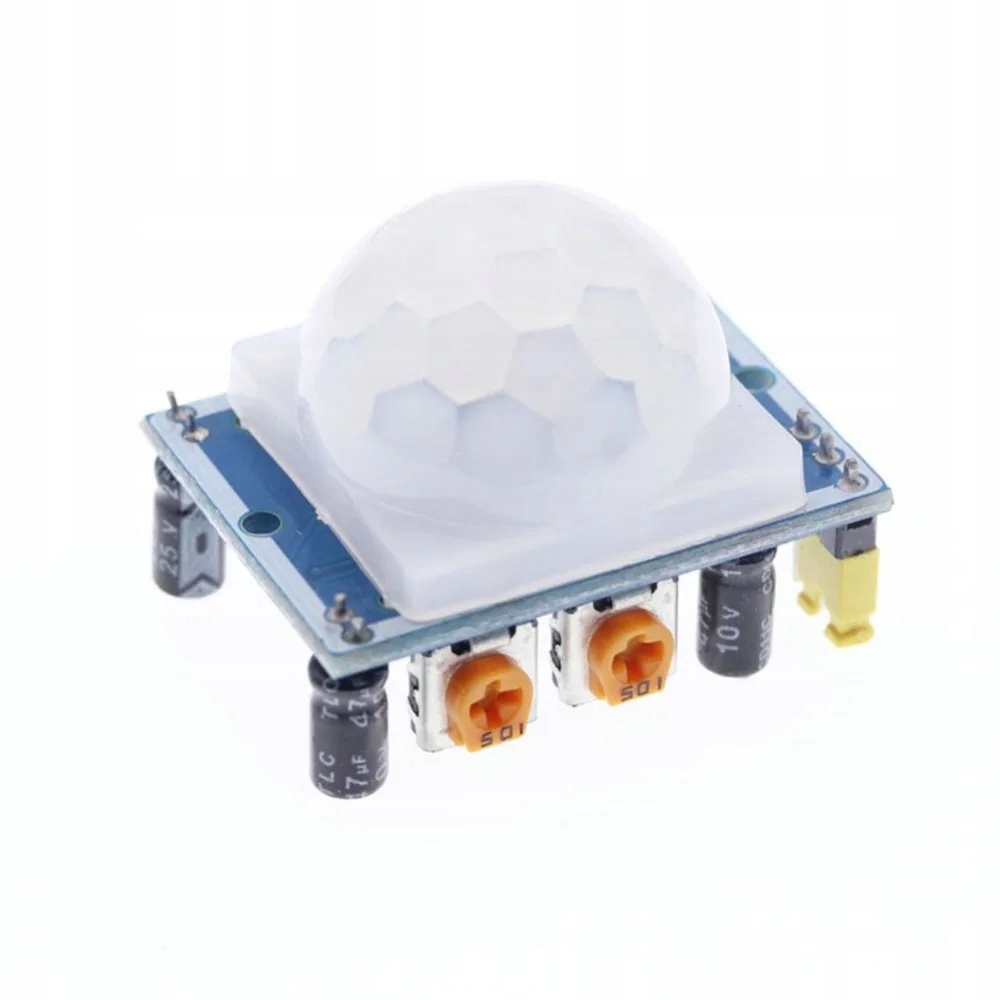

Sensor PIR HC-SR501 – Deteccion Movimiento 7 m 100° Fuente 4,5–20 V, Salida 0–3 V, Consumo 50 µA, 32x24x22 mm Iluminacion, Alarmas, Domotica

Sensor de Movimiento PIR 230V 20mm 40s

Sensor de movimiento PIR compacto y de bajo consumo diseñado para detección de presencia en proyectos de automatización y seguridad. Funciona con tensión de alimentación entre 4,5 V y 20 V y proporciona salida de 0 V a 3 V. Ofrece alcance de detección hasta 7 m y ángulo de visión hasta 100°, con consumo reducido de solo 50 µA. Dimensiones reducidas y amplio rango de temperatura lo hacen adecuado para instalación en diversos entornos.

Ventajas del Producto
– Detección precisa de movimiento hasta 7 m con ángulo de visión de hasta 100°.
– Bajo consumo energético de solo 50 µA para uso eficiente en sistemas alimentados por batería.
– Ajustes de sensibilidad y tiempo integrados para adaptación sencilla a distintas aplicaciones.
– Funcionamiento estable en temperaturas entre -20 °C y 80 °C para uso interior y entornos controlados.
Contenido del Paquete
– 1 módulo de sensor de movimiento PIR HC-SR501
– Documentación técnica resumida e indicación de conexión de los pines
Compatibilidad
– Compatible con proyectos de domótica, sistemas de iluminación automática y alarmas de seguridad que acepten señales de salida de 0–3 V.
– Integrable con controladores y microcontroladores que operen con tensiones de alimentación entre 4,5 V y 20 V.
Uso
– Control automático de iluminación en pasillos, zonas de paso y áreas comunes.
– Sistemas de alarma y monitorización de presencia para seguridad residencial y comercial.
– Proyectos de automatización con microcontroladores y placas de desarrollo para detección de movimiento.
Datos Técnicos
– Tensión de alimentación: 4,5 V a 20 V
– Tensión de salida: 0 V a 3 V
– Alcance de detección: hasta 7 m
– Consumo de corriente: 50 µA
– Ángulo de visión: hasta 100°
– Dimensiones: 32 mm x 24 mm x 22 mm
– Temperatura de funcionamiento: -20 °C a 80 °C
– Conexiones: GND (masa), VCC (alimentación), OUT (salida)
– Funcionamiento en modo H: salida en nivel alto durante toda la detección de movimiento
– Funcionamiento en modo L: salida en nivel alto solo una vez por detección, luego vuelve a nivel bajo
– Control P1: regulación de sensibilidad
– Control P2: ajuste de la duración de la señal alta tras la detección
