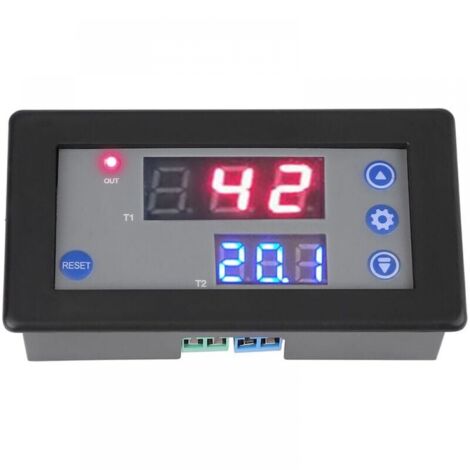

Módulo de relé de retardo de 12 V con temporizador de ciclo y pantalla LED digital dual

2. Conjuntos de características: Retraso, Tiempo, Ciclo18tipos de combinaciones de características

3. El producto se puede utilizar para cronometraje, retardo, cronometraje de ciclo, cronometraje intermitente, etc.

4. El producto se puede utilizar para interruptores de temporización y paneles de control de alarmas con temporizador.

5. La corriente máxima de trabajo es de 10 A, la potencia máxima es de 1500 W.

Especificación:

Características:

Rango de tiempo: 0-999 segundos, 0-999 minutos, 0-999 horas, tres tipos para seleccionar la opción deseada.

Conjuntos de funciones: retardo, temporización, ciclo18 tipos de combinaciones de funciones.

El producto se puede utilizar para temporización, retraso, temporización de ciclo, temporización intermitente, etc.

El producto se puede utilizar para interruptor de temporización y panel de control de alarma de temporizador.

La corriente máxima de trabajo es de 10 A, la potencia máxima es de 1500 W.

Características:

Tamaño del producto: 3 x 9,7 x 5,2 cm / 1,3 x 3,8 x 2,0 pulgadas 3,8 x 2,0 pulgadas

Rango de tiempo: 0-999 s / 0-999 m / 0-999 h

Corriente máxima de trabajo: 10 A

Potencia máxima: 1500 W

Voltaje: CC 12 V

Peso: 70 g

Manual de instrucciones:

Antes de usar el primer aviso, el usuario debe tener en cuenta que un determinado conjunto de datos Después de esperar 6 s, 6 s después de que el módulo de memoria guardará automáticamente el conjunto de datos.

(1) Presione la tecla SET para ingresar al modo de configuración de tiempo, el tubo digital parpadea, botones más o menos para ajustar el tiempo T 1 y el tiempo T 2, después de configurar el tiempo, debe esperar 5 s, 5 s después de que el módulo guardará automáticamente Recuerde guardar los datos.

(2) Presione SET, el modo de configuración de parámetros. Hay dos conjuntos de parámetros que el usuario puede seleccionar: P0, P1. En el modo actual, presione brevemente SET para cambiar P0, P1. En P0, el parámetro P1 se puede configurar en su propio modo de temporizador mediante la suma y resta de teclas.

P0--0: el modo de sincronización es de 0 a 999 segundos

P0--1: el modo de sincronización es de 0 a 999 ???? minutos

P0--2: la sincronización cuando el patrón es de 0 a 999 ???? Horas

P1--0: Relé de tiempo T1 (retraso de tiempo t 1)

P1--1: Relé de tiempo T1 Trips (retraso de tiempo T 1)

P1--2: Relé de tiempo después de T 1 (retraso de tiempo T 1), entonces Time Time T 2 Sucesor Electricator (retraso de tiempo T 2) termina. o el disparador eléctrico (retraso de tiempo t 2) termina.

p1--4: retransmisión de tiempo después de t 1 (retraso de tiempo t 1), entonces retraso de tiempo t 2 activador de activación eléctrica (retraso de tiempo t 2), repita el ciclo de ciclo. (retraso de tiempo t 1), luego retraso de tiempo T 2 Sucesor El activador eléctrico (retraso de tiempo t 2), repita el ciclo.

P1--7: Liberación de tiempo de tiempo T1 (retraso de tiempo t 1), entonces retraso de tiempo T 2 activación eléctrica (retraso de tiempo T 2), Repita el ciclo.

P1--8: Reducción de tiempo de tiempo T1 (retraso de tiempo T 1, retraso de tiempo T 2 ATRIMIENT P>

P1--9: Liberación de tiempo de tiempo T1 (retraso de tiempo t 1), luego retraso de tiempo T 2 Sucesor El activador eléctrico (retraso de tiempo t 2), repita el ciclo. Retardo T 2 sucesor bajo voltaje eléctrico (retardo T 2), repita el ciclo.

Paquete incluido:

1 x Relé de retardo
