Descripción general

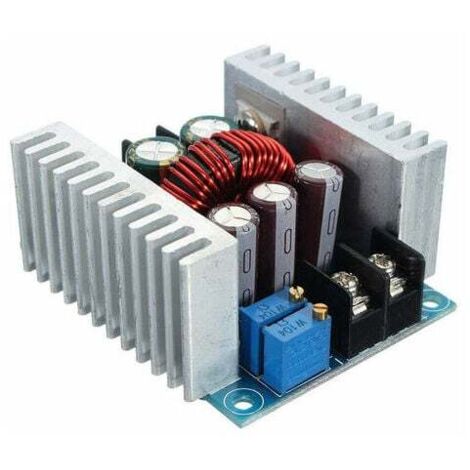

El módulo de fuente de alimentación para automóvil ajustable de voltaje constante y corriente constante es un reductor de CC a CC de 20 A, ideal para aplicaciones que requieren un control preciso del voltaje y la corriente. Este convertidor reductor es capaz de manejar un amplio rango de entrada y ofrece una alta eficiencia en su funcionamiento.Especificaciones técnicas
- Material: FR4
- Voltaje de entrada: 6 V a 40 V CC (recomendado de 10 V a 40 V)
- Voltaje de salida: 1,2 V a 36 V CC
- Corriente de salida: 20 A (máx.), 15 A (sugerido)
- Eficiencia: 95 % (24 V a 12 V, 20 A)
- Ondulación de salida: ≤50 mV
- Tamaño del artículo: 60 x 53 x 27 mm (2,4 x 2,1 x 1,1 pulgadas)
- Peso del artículo: 89 g (3,1 oz)
- Peso del paquete: 92 g
- Dimensiones del paquete: 70 x 60 x 30 mm (2.8 x 2.4 x 1.2 pulgadas)
Compatibilidad y accesorios
- Incluye: 1 * Módulo reductor de 300 W 20 A
Instalación
El cableado es sencillo gracias a sus terminales de tornillo para una corriente de 30 A. Las instrucciones de cableado son las siguientes:
- VO +: Salida positiva
- VO -: Salida negativa
- + IN: Entrada positiva
- - IN: Entrada negativa
- CV: Regulación de voltaje de salida
- CC: Regulación de corriente de salida
- EN: Habilitar, nivel bajo para deshabilitar la salida; nivel alto para habilitar
Uso
Este módulo es ideal para aplicaciones que requieren un control preciso de voltaje y corriente, como en sistemas de iluminación LED de alta potencia. Cuando tanto la entrada como la salida están conectadas a tierra, la salida CV sin carga es de voltaje constante y la salida CC es de corriente constante.
Otra información
El módulo está diseñado con un tubo MOS doble para una corriente de 75 V/80 A y cuenta con dos disipadores de calor integrados que mejoran la disipación del módulo reductor. Además, incorpora un condensador electrolítico de alta resistencia y baja resistencia para entrada y salida, lo que garantiza una baja ondulación y una salida estable.
