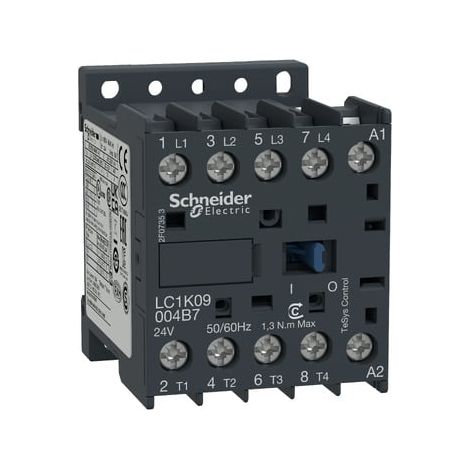

Contacteur TeSys LC1-K - 4P - AC-1 440V 20 A - bobine 24 V CA - LC1K09004B7

ComplémentairesCatégorie d'emploi : AC-1Description des pôles : 4PComposition des pôles : 4F[Ue] tension assignée d'emploi : 690 V CA 50/60 Hz pour circuit de puissance[Ie] courant assigné d'emploi : 20 A (<,= 50 °C) à <,= 440 V CA AC-1 pour circuit de puissance 16 A (<,= 70 °C) à 690 V CA AC-1 pour circuit de puissanceType de circuit de commande : CA 50/60 HzTension circuit de commande : 24 V CA 50/60 Hz[Uimp] tension assignée de tenue aux chocs : 8 kVCatégorie de surtension : III[Ith] courant thermique conventionnel : 20 Aà <,= 50 °C pour circuit de puissancePouvoir nominal d'enclenchement Irms : 110 A CA pour circuit de puissance conformément à NF C 63-110 110 A CA pour circuit de puissance conformément à IEC 60947Pouvoir assigné de coupure : 110 Aà 415 V conformément à IEC 60947 110 Aà 440 V conformément à IEC 60947 80 Aà 500 V conformément à IEC 60947 110 Aà 220...230 V conformément à IEC 60947 110 Aà 380...400 V conformément à IEC 60947 70 Aà 660...690 V conformément à IEC 60947[Icw] courant assigné de courte durée admissible : 90 A <,= 50 °C 1 s circuit de puissance 85 A <,= 50 °C 5 s circuit de puissance 80 A <,= 50 °C 10 s circuit de puissance 60 A <,= 50 °C 30 s circuit de puissance 45 A <,= 50 °C 1 min circuit de puissance 40 A <,= 50 °C 3 min circuit de puissance 20 A <,= 50 °C >,= 15 s circuit de puissanceCalibre du fusible à associer : 25 A gGà <,= 440 V pour circuit de puissance 25 A aM pour circuit de puissanceImpédance moyenne : 3 mOhmà 50 Hz - Ith 20 A pour circuit de puissance[Ui] tension assignée d'isolement : 600 V pour circuit de puissance conformément à CSA C22.2 No 14 690 V pour circuit de puissance conformément à IEC 60947-4-1 600 V pour circuit de puissance conformément à UL 508Consommation moyenne à l'appel en VA : 30 VAà 20 °CConsommation moyenne au maintien en VA : 4.5 VAà 20 °CDissipation thermique : 1.3 WPlage de tension du circuit de commande : 0,2 à 0,75 Ucà <,= 50 °C perte de niveau 0,8...1,15 Ucà <,= 50 °C opérationnelMode de raccordement : Borniers à vis-étrier 2 câble(s) 4 mm² - rigidité du câble: rigide Borniers à vis-étrier 2 câble(s) 4 mm² - rigidité du câble: souple - sans extrémité de câble Borniers à vis-étrier 2 câble(s) 1,5 mm² - rigidité du câble: souple - avec extrémité de câbleVitesse de commande : 3600 cyc/hFréquence circuit signalisation : <,= 400 HzSupport de montage : Platine RailCouple de serrage : 1.3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 1.3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø ,6 ,mmTemps de fonctionnement : 10...20 ms désexcitation bobine + ouverture F" 10...20 ms excitation bobine + fermeture "F"Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1Durée de vie mécanique : 10 McyclesDurée de vie électrique : 0.18 Mcycles 20 A AC-1 à Ue <,= 440 VRobustesse mécanique : Chocs contacteur fermé, sur l'axe des X 10 ,Gn pour 11 ,ms IEC 60068-2-27 Chocs contacteur fermé, sur l'axe des Y 15 Gn pour 11 ms IEC 60068-2-27 Chocs contacteur fermé, sur l'axe des Z 15 Gn pour 11 ms IEC 60068-2-27 Chocs contacteur ouvert, sur l'axe des X 6 Gn pour 11 ms IEC 60068-2-27 Chocs contacteur ouvert, sur l'axe des Y 10 ,Gn pour 11 ,ms IEC 60068-2-27 Chocs contacteur ouvert, sur l'axe des Z 10 ,Gn pour 11 ,ms IEC 60068-2-27 Vibrations contacteur fermé 4 Gn, 5 à 300 Hz IEC 60068-2-6 Vibrations contacteur ouvert 2 Gn, 5 à 300 Hz IEC 60068-2-6Hauteur : 58 mmLargeur : 45 mmProfondeur : 57 mmPoids : 0.18 kg"
