Descripción general

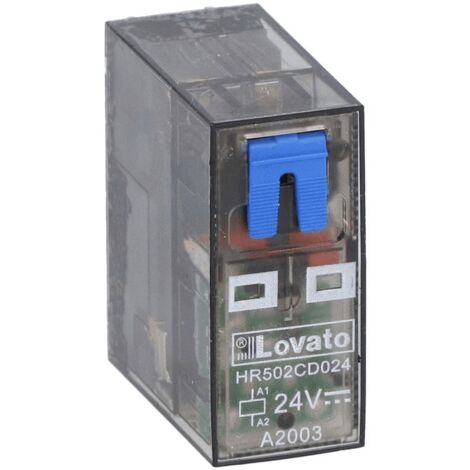

Relé miniaturizado Lovato con indicador LED de estado y actuador mecánico, ideal para aplicaciones industriales. Este relé cuenta con dos contactos conmutados y es adecuado para una amplia gama de usos en sistemas de control y automatización.Especificaciones técnicas
- Configuración de contactos: 2 conmutados
- Tensión nominal de aislamiento IEC/EN: 250V
- Tensión nominal soportada a impulsos (Uimp): 6 kV
- Corriente térmica convencional en aire libre (Ith IEC): 8A
- Corriente instantánea máxima: 10A
- Corriente nominal (In): 8A
- Tensión de control del relé: 24Vac
- Carga mínima conmutable: 5V / 100mA
- Impedancia de contacto: 100 mΩ
- Material de contacto: Ag/Ni
- Tiempos de maniobra: Cierre: <15 ms - Apertura: <15 ms
- Vida mecánica: 10,000,000 ciclos
- Vida útil eléctrica AC1: 50,000 ciclos
- Absorción media de la bobina AC a 20°C: 1 VA
- Absorción media de la bobina DC a 20°C: 0.4 W
- Límites de funcionamiento: Cierre: 70...110% - Apertura: 10...30%
- Frecuencia máxima de ciclos: 3600 ciclos/hora
- Par máximo de apriete de los bornes de conexión: 0.6 Nm
- Temperatura de funcionamiento: -40/+70°C
- Temperatura de almacenamiento: -40/+85°C
Compatibilidad y accesorios
- Montaje en zócalo código HR5XS21 (a adquirir por separado)
Instalación
- Fijación en carril DIN de 35 mm y con tornillos
Uso
- Aplicaciones en sistemas de control y automatización industrial
