Descripción general

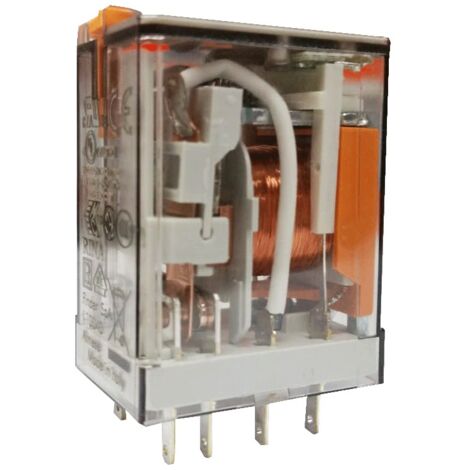

El relé industrial Finder Tipo 55.34 es un dispositivo versátil diseñado para aplicaciones de control y automatización. Este relé de 4 vías permite una carga nominal de hasta 7A y es compatible con tomas de la serie 94, ofreciendo una solución eficiente para diversas necesidades eléctricas.Especificaciones técnicas
- Tensión de alimentación: AC 110V, DC 110V (50/60 Hz)
- Potencia nominal: AC/DC VA (50 Hz) 1,5/1W
- Corriente nominal: 7A
- Carga nominal AC1: 1750 VA
- Carga nominal en AC15 (230V AC): 350VA
- Capacidad del motor monofásico (230 V AC): 0,125kW
- Poder de corte DC1: 30/110/220 V (7/0,5/0,25A)
- Carga mínima de conmutación: 300 mW (5/5)
- Rango de funcionamiento AC/DC: (0.8...1.1)UN
- Tensión de mantenimiento AC/DC: 0,8 UN / 0,5 UN
- Tensión de liberación AC/DC: 0,2 UN / 0,1 UN
- Resistencia eléctrica con carga nominal en AC1: 150 - 10^3 ciclos
- Resistencia mecánica AC/DC: 20 - 10^6 / 50 - 10^6 ciclos
- Tiempo de conmutación: on/off 9/5 ms
- Aislamiento entre bobina y contactos: 4 kV (1,2/50 μs)
- Rigidez dieléctrica entre contactos abiertos: 1000V AC
- Temperatura ambiente: -40...+85°C
- Categoría de protección: RT I
Compatibilidad y accesorios
- Montaje enchufable en tomas compatibles de la serie 94: 9474SMA, 9404SMA
- Opciones de material de contacto: contactos sin cadmio
- Adaptadores de montaje alternativos disponibles
Instalación
- Instalación en zócalos
Uso
- Ideal para aplicaciones de control y automatización en entornos industriales
- Funciona con bobina de CA o CC
- Incluye botón de prueba bloqueable e indicador mecánico estándar
- Variante con LED y módulo de protección integrado
