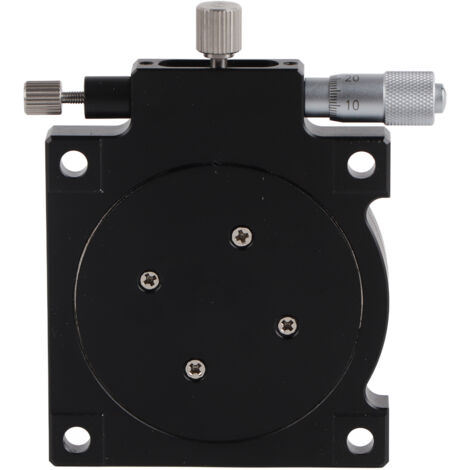

Mesa de traslación manual, mesa lineal giratoria de eje R, mesa deslizante de 360°, 60 mm RS60‑L

• 1. Adopta un riel guía de rodillos cruzados, que ofrece alta precisión y movimiento suave. Puede fijarse en la posición adecuada con las máquinas o instrumentos de precisión del cliente.

• 2. Ligero, el material principal es aleación de aluminio, adecuado para otros equipos integrados.

• 3. El modo de accionamiento micrométrico es ultrapreciso. La plataforma giratoria puede ajustar con precisión el ángulo de la plataforma a una posición aproximada. El tornillo de ajuste de espesor se puede utilizar con el micrómetro para un ajuste preciso.

• 4. La mesa deslizante se puede utilizar en varios tipos de maquinaria de producción de alta precisión o carga media y dispositivos de inspección para un posicionamiento preciso y un movimiento cuantitativo.

• 5. Hay muchos tipos de mesas deslizantes que pueden combinarse entre sí, como eje simple, eje doble, eje z, eje c, eje r, etc.

• 6. Micro volante/sonda centimétrica gruesa, tornillo de alimentación, cremallera y piñón y otros métodos de alimentación diversificados, y equipado con escalas para gestionar la cantidad de movimiento

Especificación

• Tipo de proyecto: Plataforma de dirección de desplazamiento manual

• Material: Aleación de aluminio

• Diámetro de la mesa: aproximadamente 60 mm/2,4 pulgadas

• Modo de movimiento: Rotación RS del eje R
  Recorrido: Ajuste grueso de 360 grados

• Ajuste fino: ±5°

• Carga: 29,4 N (3 kgf)

• Escala mínima: 2 grados

• Concentricidad: 0,03 mm

• Tipo de banco de trabajo: Mesa deslizante manual

Método de instalación:

• 1. Utilice los orificios avellanados de la base para instalar la plataforma.

• 2. Gire la superficie de trabajo de modo que el orificio pasante del tornillo y la cabeza avellanada de la base queden concéntricos.

• 3. A continuación, fíjela con tornillos (repita el procedimiento en el lado izquierdo). Después, la plataforma se puede fijar utilizando los 4 orificios avellanados.
