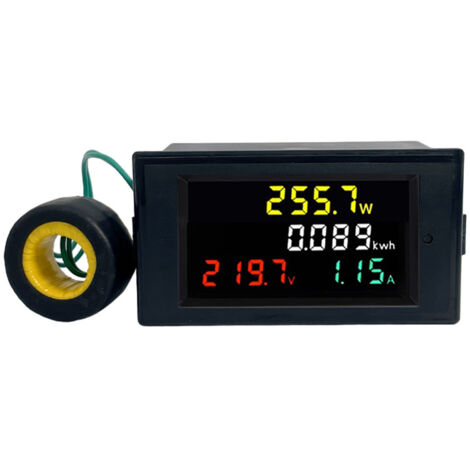

Medidor de voltaje y corriente CA multifuncional, CA 40-300 V, 100 A, pantalla LCD digital a color, monitor de potencia de 100 A.

Descripción general

Especificaciones técnicas

• Precisión de la medición: 1 % ± 2 dígitos
• Rango de medición de voltaje CA: 40,0-300,0 V
• Rango de medición de corriente CA: 0-99,99 A (resolución de 0,01 A); por encima de 100 A, resolución de 100,0 A
• Potencia activa: 40-300 V, rango de visualización: 0-30 000 W; 200-450 V, rango de visualización: 0-45 000 W
• Resolución de potencia: entre 0 y 9999,9 W es de 0,1 W; el resto es de 1 W
• Rango de visualización de energía: 0-10 000 KWH; 9999,999 KWH; por encima de 10 KWH: 00 000,99 KWH; máxima de 9999999 KWH
• Velocidad de medición: 2 veces por segundo
• Dimensiones: 79 x 43 x 48 mm
• Tamaño de instalación: 76 x 39 mm
• Diámetro del orificio del transformador: 15,5 mm
• Condiciones de trabajo: Temperatura de funcionamiento: -10 ℃ a +50 ℃; Humedad: 10-80 % (sin condensación); Presión: 80 a 106 kPa

Instalación

• Conectar el extremo secundario (cable verde) del transformador de corriente a la terminal azul del instrumento.
• Pasar el cable del bucle de medición a través del orificio central del transformador de corriente.
• Conectar el cable de medición de voltaje a la terminal verde del medidor.
• Encender el instrumento para visualizar el valor medido.
• Mantener presionado el botón de reinicio durante 5 segundos para restablecer el valor de potencia acumulada a cero.

Uso

• Verificar que la tensión esté dentro del rango adecuado antes de medir (40-300 V CA para 110-220 V CA y 200-450 V CA para 380 V CA).
• Evitar conectar incorrectamente los terminales de entrada de tensión y del transformador para prevenir daños al instrumento.
• No utilizar el medidor en circuitos de salida de inversores de onda cuadrada o en circuitos de onda sinusoidal corregida.
• Al instalar, evitar presionar la pantalla LCD para mantener la legibilidad.
