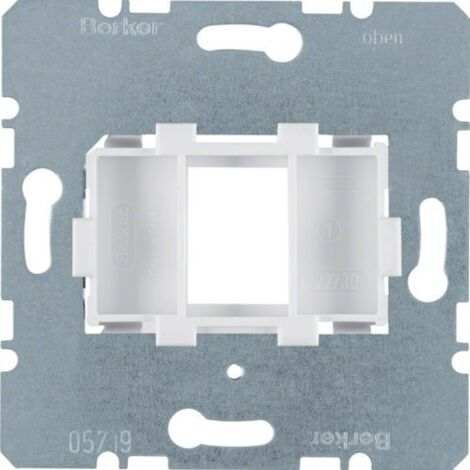

BERKER Placa soporte con entrada blanca con 1 elemento 454002

Placa de soporte con pieza de montaje blanca de 1 elemento para jacks modulares. Este accesorio sin garras de expansión dispone de unas medidas encastre de 14,9x20,7mm. Así, la placa está indicada para AMP jacks modulares serie 110 Connect cat.3, cat.5, cat.5e y cat.6 y para placa central con tapa deslizable protectora contra el polvo. Además, junto a esta placa, marca ofrece una variedad de mecanismos diseñados de cara a la gestión inteligente de edificios, estableciendo como pilares fundamentales la calidad de sus materiales y su diseño innovador pero atemporal, todo ello sin sacrificar en funcionalidad.BERKER Placa soporte con entrada blanca con 1 elemento 454002 Qué hay que saber a la hora de comprar el mecanismo eléctrico Berker La gama de mecanismos eléctricos Berker es común para todas las series siguientes: S.1, B.3, B.7, S.1, B.3, B.7, Q.1, Q.3, Q.7, K.1, K.5, Arsys, R.1, R.3, y R.8 La estructura general de este mecanismo completo es: Mecanismo + marco + tecla o tapa El sistema modular con mayor número de estéticas y tipos de materiales. La amplitud de formas, colores y materiales (cristal, acero, aluminio, porcelana, hormigón,...) permite aunar los conceptos de Calidad, Funcionalidad y Diseño. Soluciones adecuadas para la decoración de cualquier ambiente, en todas sus funcionalidades, tanto en mecanismo convencional y electrónico como en control y gestión de edificios. Mecanismos eléctricos Berker Como inventor del sistema modular, Berker dispone de un único mecanismo para distintas estéticas. Los mecanismos actuales se dejan en la pared. Sólo se sustituyen las estéticas. Incluso si se desea un interruptor de control o un interruptor iluminado, el mecanismo siempre es el mismo. Esto quiere decir que: - No hay mecanismos equivocados en la instalación - Stock mínimo - Satisfacción del cliente a largo plazo Funcionalidad y diseño de Berker El diseño modular probado y testeado y el ángulo extremadamente plano de sólo 3.5º hacen que el interruptor se vea muy plano en la pared. Para que la instalación sea fácil se creó el concepto de garras Flexolift. Las garras se ajustan a ras y se ven forzadas automáticamente a su posición cuando se sueltan. En la parte posterior del interruptor se encuentra un grabado láser del diagrama del circuito, el símbolo gráfico, y la longitud de tramo de conductor sin aislamiento necesario para la conexión. En la parte frontal, destaca la referencia del mecanismo para poder identificarlo de manera muy sencilla. Una protección alrededor de los tornillos garra previene daños a los conductores. Las teclas son guiadas principalmente con la ayuda de monturas en el mecanismo, haciendo que el mecanismo sea más fácil de usar.
