Descripción general

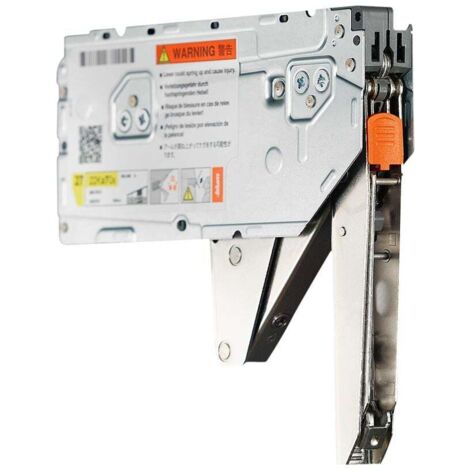

El mecanismo F.R. Aventos Hk Top Tip-On 1730-5200 de Blum es ideal para la apertura de puertas de armarios suspendidos, proporcionando un acceso cómodo y eficiente. Este sistema permite que las puertas se abran sin necesidad de bisagras, lo que maximiza el espacio interior del armario y facilita el movimiento. Es compatible con puertas de diferentes materiales, incluyendo paneles de partículas, MDF, madera maciza y aluminio con vidrio.Especificaciones técnicas
- Función: Apertura de eyección Tip-On
- Modelo: 1730-5200
- Código: 3504185
- Material: Acero
- Referencia Blum: 22K2700
- Capacidad máxima por conjunto: 18 Kg
Instalación
La instalación del mecanismo es sencilla y no requiere herramientas ni mecanizado. Se proporciona un plantilla de montaje preensamblada para cada mecanismo. Para instalarlo, se debe mantener el mecanismo en su lugar y empujarlo hasta que la tope amarilla toque. Luego, se atornilla, se retira la tope amarilla y se ensambla, permitiendo ajustes posteriores. Incluye un limitador de apertura que se puede ajustar a cualquier ángulo deseado.Uso
Este mecanismo es adecuado para puertas con un grosor de entre 8 y 19 mm y es ideal para armarios con alturas de 400 a 600 mm y anchos de 400 a 1200 mm, aunque puede adaptarse a anchos de hasta 1800 mm. Para determinar el kit necesario, se debe calcular la resistencia del kit multiplicando la altura de la puerta (en mm) por el peso de la puerta (en kg). Los kits disponibles son:- Kit 1: valor de 420 a 1610 por juego de 2 mecanismos.
- Kit 2: valor de 930 a 2800 por juego de 2 mecanismos.
- Kit 3: valor de 1730 a 5200 por juego de 2 mecanismos.
- Kit 4: valor de 3200 a 9000 por juego de 2 mecanismos.
Otra información
Para un cálculo preciso, considere que una puerta de 600 mm de alto y 1400 mm de ancho en madera de 19 mm tendría un peso aproximado de 11,30 Kg, lo que indicaría la necesidad del kit 4 para un funcionamiento adecuado.Imágenes
