Descripción general

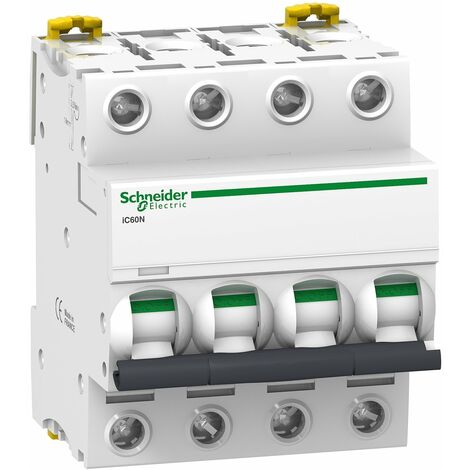

El disyuntor Acti9 iC60N es un dispositivo de protección eléctrica de 4 polos y 2 amperios, diseñado para garantizar la seguridad en instalaciones eléctricas. Este modelo cuenta con una curva D, lo que lo hace ideal para aplicaciones que requieren una respuesta rápida ante sobrecargas y cortocircuitos.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 12 x In +/- 20%
- Poder asignado de corte en cortocircuito: 6000 A (100% x Icu) conforme a IEC 60898-1 - 400 V CA 50/60 Hz
- Tensión asignada de aislamiento: 500 V CA 50/60 Hz conforme a IEC 60947-2
- Tensión asignada de resistencia a los choques: 6 kV conforme a EN 60947-2
- Dimensiones: 85 mm (altura) x 72 mm (ancho) x 78,5 mm (profundidad)
- Peso: 0.5 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Modo de conexión: Terminal simple, alto o bajo, para cables rígidos de 1...25 mm² y cables flexibles de 1...16 mm²
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
Compatibilidad y accesorios
- Compatibilidad con bloques de distribución del peine de juego de barras: Sí, alto o bajo
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
Uso
El disyuntor Acti9 iC60N es ideal para proteger circuitos eléctricos en entornos residenciales e industriales, asegurando una desconexión rápida en caso de sobrecargas o cortocircuitos.
Otra información
- Color: Blanco
- Protección contra fugas a tierra: Bloque separado
- Indicador de disparo: Señalización local
