Descripción general

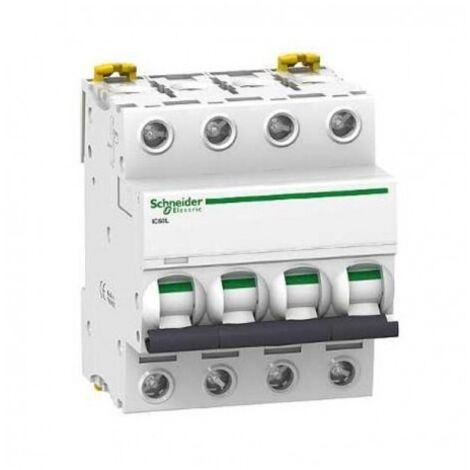

El interruptor automático Schneider A9F93420 es un dispositivo de protección eléctrica de 20 A, perteneciente a la serie Acti9, diseñado para aplicaciones de corriente alterna. Este modelo cuenta con 4 polos y una curva de disparo tipo B, ideal para proteger circuitos eléctricos de sobrecargas y cortocircuitos.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 4 x In +/- 20%
- Poder asignado de corte de servicio en cortocircuito: 35 kA (0,5 x Icu) para 12...133 V CA
- Poder asignado de corte de servicio en cortocircuito: 20 kA (100% x Icu) para 180...250 V CC
- Poder asignado de corte de servicio en cortocircuito: 7500 A (0,5 x Icu) para 400 V CA
- Tensión asignada de aislamiento: 500 V CA
- Tensión asignada de resistencia a choques: 6 kV
- Clase de limitación: 3
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Dimensiones: 85 mm (altura) x 72 mm (ancho) x 78.5 mm (profundidad)
- Peso: 0.5 kg
- Color: Blanco
Compatibilidad y accesorios
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
- Compatibilidad del bloque de distribución del peigne de juego de barres: Sí, alto o bajo
Instalación
- Modo de conexión: Terminal simple, alto o bajo
- Conductor rígido: 1...25 mm² máximo
- Conductor flexible: 1...16 mm² máximo
- Longitud de desnudado de los hilos: 14 mm
- Par de apriete: 2 N.m
Uso
Este interruptor automático es ideal para proteger circuitos eléctricos en instalaciones residenciales e industriales, asegurando un funcionamiento seguro y eficiente ante sobrecargas y cortocircuitos.Otra información
- Protección contra fugas a tierra: Bloque separado
- Señalización local: Indicador de disparo
