Descripción general

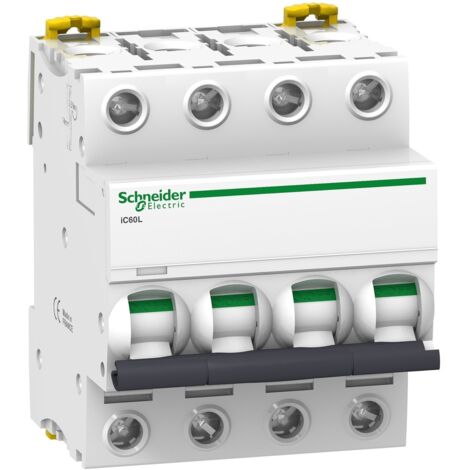

El disyuntor Acti9 iC60L es un dispositivo de protección eléctrica de 4 polos y 1 amperio, diseñado para ofrecer una alta capacidad de corte y seguridad en instalaciones eléctricas. Este modelo cuenta con un indicador de disparo y es compatible con montajes en riel DIN, lo que facilita su instalación en diferentes entornos. Su diseño robusto y eficiente asegura un rendimiento confiable en diversas aplicaciones eléctricas.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 8 x In +/- 20%
- Poder asignado de corte en cortocircuito: 100 kA (100% x Icu) para 12...133 V CA
- Poder asignado de corte en cortocircuito: 20 kA (100% x Icu) para 180...250 V CC
- Poder asignado de corte en cortocircuito: 7500 A (0,5 x Icu) para 400 V CA
- Tensión asignada de aislamiento: 500 V CA
- Tensión asignada de resistencia a choques: 6 kV
- Clase de limitación: 3
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Modo de conexión: Terminal simple, alto o bajo
- Sección de cable máxima: 1...25 mm² (cable rígido), 1...16 mm² (cable flexible)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
- Color: Blanco
- Peso: 0.5 kg
- Dimensiones: 85 mm (altura) x 72 mm (ancho) x 78.5 mm (profundidad)
Compatibilidad y accesorios
- Compatible con bloques de distribución de peines de juego de barras, instalación en posición alta o baja.
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Riel DIN
Uso
- Protección de circuitos eléctricos contra sobrecargas y cortocircuitos.
- Indicación local de disparo para fácil monitoreo.
Otra información
- Conforme a EN 60947-2 y IEC 60947-2.
- Conforme a EN 60898-1 e IEC 60898-1.
