Descripción general

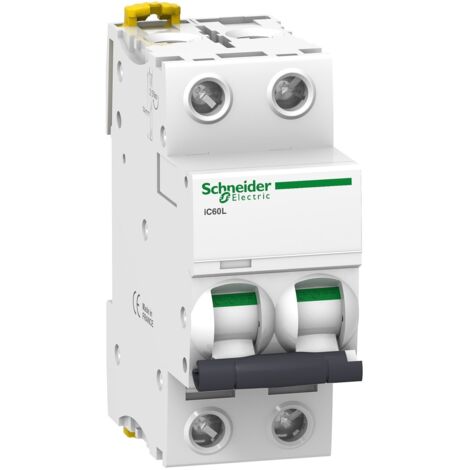

El disyuntor Acti9 iC60L 2P 40A de curva C es un dispositivo de protección eléctrica diseñado para garantizar la seguridad en instalaciones eléctricas. Este disyuntor es ideal para aplicaciones residenciales e industriales, ofreciendo una alta capacidad de corte y una instalación sencilla en riel DIN.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 8 x In +/- 20%
- Poder asignado de corte en cortocircuito: 20 kA (100% x Icu) conforme a EN 60947-2 - 72...125 V CC
- Tensión asignada de aislamiento: 500 V CA 50/60 Hz conforme a IEC 60947-2
- Tensión asignada de resistencia a los choques: 6 kV conforme a EN 60947-2
- Clase de limitación: 3 conforme a EN 60898-1
- Dimensiones: 85 mm (altura) x 36 mm (ancho) x 78,5 mm (profundidad)
- Peso: 0.25 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
Compatibilidad y accesorios
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
- Compatibilidad del bloque de distribución del peigne de juego de barras: Sí, alto o bajo
Instalación
- Instalación en riel DIN
- Conexión de terminal simple, alto o bajo
Uso
- Protección contra sobrecargas y cortocircuitos en instalaciones eléctricas
- Indicación local de disparo mediante indicador de disparo
Otra información
- Modo de conexión: Terminal simple, rígido (1...35 mm² max) y flexible (1...25 mm² max)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 3.5 N.m
- Protección contra fugas a tierra: Bloque separado
