Descripción general

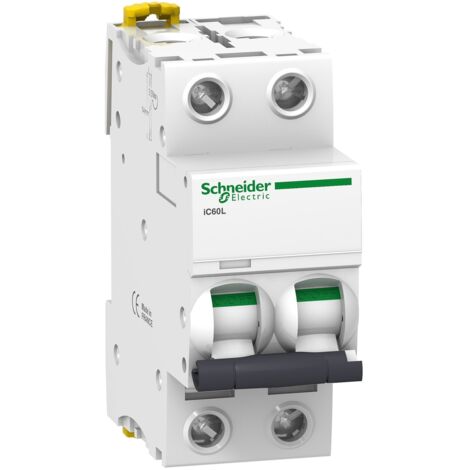

El disyuntor Acti9 iC60L es un dispositivo de protección eléctrica diseñado para garantizar la seguridad en instalaciones eléctricas. Con una capacidad de 32A y curva C, este disyuntor es ideal para aplicaciones residenciales e industriales, proporcionando una respuesta rápida ante sobrecargas y cortocircuitos.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 8 x In +/- 20%
- Poder asignado de corte de servicio en cortocircuito: 20 kA (100% x Icu) conforme a EN 60947-2 - 72...125 V CC
- Tensión asignada de aislamiento: 500 V CA 50/60 Hz conforme a IEC 60947-2
- Tensión asignada de resistencia a los choques: 6 kV conforme a EN 60947-2
- Clase de limitación: 3 conforme a EN 60898-1
- Dimensiones: 85 mm (altura) x 36 mm (ancho) x 78.5 mm (profundidad)
- Peso: 0.25 kg
Compatibilidad y accesorios
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
- Compatibilidad del bloque de distribución del peigne de juego de barras: Sí, alto o bajo
Instalación
- Conexión: Terminal simple, alto o bajo
- Sección de cable: 1...35 mm² (cable rígido), 1...25 mm² (cable flexible)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 3.5 N.m
Uso
El disyuntor Acti9 iC60L se utiliza para proteger circuitos eléctricos contra sobrecargas y cortocircuitos, asegurando un funcionamiento seguro y eficiente de las instalaciones eléctricas.
Otra información
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Protección contra fugas a tierra: Bloque separado
- Color: Blanco
