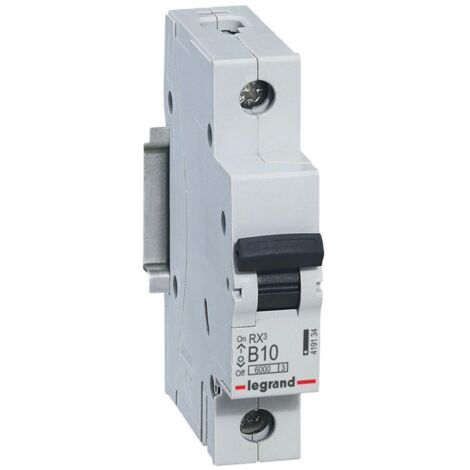

Interruptor automático Legrand RX3 S301 1P B 10A CA 6kA 419134

LEGRAND / SRX3 / 419134 Interruptor automático miniatura 1P B 10A CA 6kA S301 RX3 – Legrand 419134 El Legrand 419134 es un interruptor automático miniatura de la familia de catálogo SRX3. Protege el circuito contra los efectos de sobrecargas y cortocircuitos. El diseño modular permite equipar el cuadro eléctrico con una protección adaptada a un circuito específico. Esta variante es descrita por el fabricante como: RX3 - Interruptor automático miniatura 1p b 10A 6000A - 230V 400V CA - DIN. Los parámetros más importantes que identifican la versión: número de polos 1P, corriente 10 A, tensión 230 V. POLOS 1P CARACTERÍSTICA B CORRIENTE 10 A CORTOCIRCUITO 6 kA Aplicación y principio de funcionamiento El interruptor automático se utiliza en instalaciones que requieren parámetros de corriente apropiados y una capacidad de interrupción de cortocircuito adecuada. La característica de disparo debe seleccionarse según el tipo de receptores y sus corrientes de irrupción. La variante con característica B corresponde al rango de operación del elemento electromagnético de 3–5 × In. En la práctica, debe seleccionarse según la naturaleza de las cargas y la protección de circuito requerida. Datos técnicos Fabricante Legrand Número de catálogo 419134 Grupo / tipo de dispositivo Disyuntor miniatura Serie de catálogo Legrand SRX3 EAN (fabricante BMEcat) 3414970366665 Número de polos 1P Característica de disparo B Corriente nominal 10 A Tensión en designación de variante 230 V Parámetro de corriente de cortocircuito / impulso del nombre del fabricante 6 kA Ancho modular (ETIM) 1 módulo DIN Profundidad de empotramiento (ETIM) 44 mm Rango de funcionamiento del elemento electromagnético 3–5 × In Tipo de protección Sobrecarga y cortocircuito Sistema de datos BMEcat Legrand Polska / ETIM 10.0 Diseño y ventajas Variante de producto: Variación SRX3 / 419134: rx3 - disyuntor miniatura 1p b 10a 6000a - 230v 400v ac - din. Protección contra sobrecarga y cortocircuito para el circuito seleccionado. El diseño modular facilita la disposición del dispositivo en un riel DIN. Diferenciación entre variantes según el número de polos, características y corriente. Las descripciones de los circuitos pueden incluirse en la documentación del cuadro eléctrico. Selección y montaje: La selección incluye la comprobación de la sección transversal y la capacidad de corriente del conductor, la corriente de cortocircuito prevista y las condiciones de desconexión automática. La corriente nominal del dispositivo no sustituye el análisis del circuito protegido. La selección final debe confirmarse en función de los parámetros eléctricos y mecánicos, los planos y las recomendaciones del fabricante para el número específico 419134. Otras variantes de la misma serie: Otras versiones de este tipo de producto Legrand pueden diferir en parámetros clave. Compárelas antes de elegir, ya que no son automáticamente intercambiables. Disyuntor miniatura 1P B 16A AC 6kA S301 RX3 – Legrand 419136. Otra variante de la misma familia; compare las clasificaciones, el diseño y el rango de aplicación. Disyuntor miniatura 1P B 20A AC 6KA S301 RX3 – Legrand 419137 Otra variante de la misma familia; compare las clasificaciones, las versiones y el rango de aplicación. Información técnica importante: No confunda los valores de capacidad de cortocircuito indicados para diferentes tensiones y estándares. Para la selección final, consulte las instrucciones y las condiciones de instalación. Documentación del fabricante. En la ficha técnica de Legrand (PDF) encontrará parámetros adicionales, planos y condiciones de aplicación.
