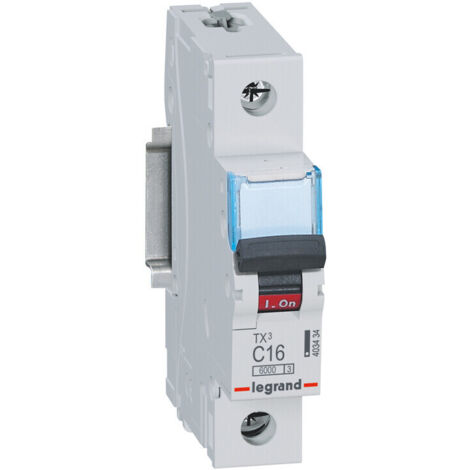

Interruptor automático Legrand TX3 S301 1P C 16A CA 6kA 403434

LEGRAND / S30TX / 403434 Interruptor automático miniatura 1P C 16A CA 6kA S301 TX3 – Legrand 403434 Legrand 403434 es un interruptor automático miniatura de la familia de catálogo S30TX. Protege el circuito contra los efectos de sobrecargas y cortocircuitos. El diseño modular permite equipar el cuadro eléctrico con una protección adaptada a un circuito específico. Esta variante es descrita por el fabricante como: TX3 - Interruptor automático miniatura S 301 1P - 16A - 6000A - Característica C. Los parámetros más importantes que identifican la versión: número de polos 1P, corriente 16 A. POLOS 1P CARACTERÍSTICA C CORRIENTE 16 A CORTOCIRCUITO 6 kA Aplicación y principio de funcionamiento Este interruptor automático se utiliza en instalaciones que requieren parámetros de corriente apropiados y una capacidad de ruptura de cortocircuito adecuada. La característica de disparo debe seleccionarse según el tipo de cargas y sus corrientes de irrupción. La variante con característica C corresponde al rango de operación del elemento electromagnético de 5–10 × In. En la práctica, debe seleccionarse según la naturaleza de las cargas y la protección de circuito requerida. Datos técnicos Fabricante Legrand Número de catálogo 403434 Grupo / tipo de dispositivo Interruptor automático miniatura Serie de catálogo Legrand S30TX EAN (BMEcat del fabricante) 3414970388285 Número de polos 1P Característica de disparo C Corriente nominal 16 A Parámetro de corriente de cortocircuito / impulso del nombre del fabricante 6 kA Ancho modular (ETIM) 1 módulo DIN Profundidad de empotramiento (ETIM) 44 mm Rango de funcionamiento del elemento electromagnético 5–10 × In Tipo de protección Sobrecarga y cortocircuito Sistema de datos BMEcat Legrand Polska / ETIM 10.0 Diseño y ventajas Variante de producto: S30TX / variante 403434: tx3 - interruptor automático miniatura s 301 1p - 16a - 6000a - característica c. Protección contra sobrecarga y cortocircuito del circuito seleccionado. El diseño modular facilita la disposición de los dispositivos en un riel DIN. Diferenciación de variantes por número de polos, características y corriente. El circuito puede describirse en la documentación del cuadro eléctrico. Selección y montaje: La selección incluye la comprobación de la sección transversal y la capacidad de corriente del cable, la corriente de cortocircuito prevista y las condiciones de desconexión automática. La corriente nominal del dispositivo no sustituye el análisis del circuito protegido. La selección final debe confirmarse en función de los parámetros eléctricos y mecánicos, los planos y las recomendaciones del fabricante para el número específico 403434. Accesorios y productos compatibles: Los siguientes componentes están destinados al sistema del fabricante indicado. Antes de la conexión, compruebe la variante requerida y las instrucciones de montaje. Contacto auxiliar Legrand 406250 – TX3/DX3: Indicación de posición del contacto; accesorio descrito por Legrand como destinado a TX3/DX3. Contacto de señalización Legrand 406252 – TX3/DX3: Indicación de disparo del dispositivo; compruebe la configuración permitida. Los accesorios y pulsadores son productos independientes; la lista no sustituye la tabla de compatibilidad de Legrand. Otras variantes de la misma serie Otras versiones de este tipo de producto Legrand pueden diferir en parámetros clave. Compárelas antes de elegir, ya que no son automáticamente intercambiables. Interruptor automático miniatura 1P C 13A AC 6kA S301 TX3 – Legrand 403433 Otra variante de la misma familia; compare las clasificaciones, versiones y rango de aplicación. Interruptor automático miniatura 1P C 20A AC 6kA S301 TX3 – Legrand 403435 Otra variante de la misma familia; compare las clasificaciones, versiones y rango de aplicación. Información técnica importante No confunda los valores de capacidad de cortocircuito dados para diferentes tensiones y estándares. La selección final requiere verificar las instrucciones y las condiciones de instalación. Documentación del fabricante Puede encontrar parámetros adicionales, dibujos y condiciones de aplicación en la hoja de datos técnicos de Legrand (PDF).
