Kit de montaje de PCB educativo para osciloscopio digital de 2,4" de 0 a 200 kHz (accesorios DSO138)

À propos de este artículo

Detalles del producto

Descripción del producto

Especificaciones:

Frecuencia de chantillonnage máxima en tiempo real: 1 máquina/s

Précisión: 12 bits
Profondeur du tampon d'échantillonnage: 1024 octetos
Banda pasada analógica: 0-200 kHz
Sensibilidad verticale : 10 mV/div – 5 V/div (progression selon 1-2-5)
Impédance d'entrée : 1 MΩ
Tension d'entrée maximale : 50 Vpp (sonde 1:1), 400 Vpp (sonde 10:1)
Plage de base de temps horizontale : 10 µs/div – 50 s/div (progression selon 1-2-5)

Caractéristiques :

1. Modos de acoplamiento: CC/CA/GND

2. Colocación vertical regulable (ver instrucciones)

3. Modos de apagado automático, convencional y único para una captura instantánea de la señal

4. Déclenchement sur front montant o descendiente

5. Position du niveau de déclenchement Réglage posible con indicación
6. Forme d'onde observable avant déclenchement (délai négatif)
7. Afiche de la forma de onda figable à todo momento (función HOLD)
8. Fuente de señal de prueba à onde carrée 1 kHz / 3,3 V incluye

Contenido del embalaje:

1 x Kit de osciloscopio à monter soi-meme

1 x Aviso

Remarque : Este kit de osciloscopio DSO138 necesita un ensamblaje y soportes.

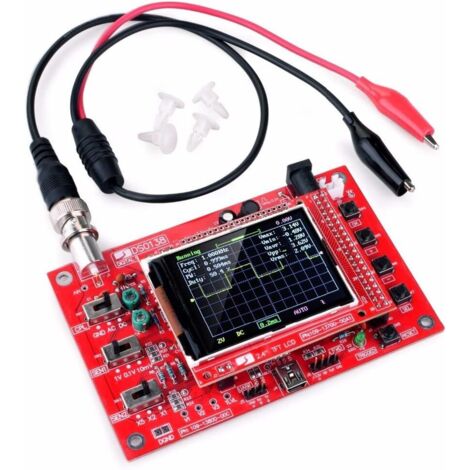

El kit utiliza un procesador ARM Cortex-M3 (STM32F103C8) y una pantalla TFT de color de 2,4 pulgadas, Pouvant servir de carta de prueba para el desarrollo ARM. Pantalla de alta definición

Permite observar y medir la eficacia de las formas de las señales en muchas aplicaciones para indicarle el audio, la sincronización del vídeo, la alimentación y la alimentación. Découpage de graves, recepción y transmisión por infrarrojos.

El osciloscopio DSO138 es parcialmente de código abierto. Este kit permite realizar un desarrollo lógico a medida, adaptable por ejemplo en milivoltímetro, registrador de données, etc.

La variedad de opciones de medición. Los componentes son ideales para permitir que los estudiantes comprendan la estructura y los principios del osciloscopio y ejerzan el sonido de los componentes en línea y de los componentes CMS. Son assemblage est simple.

Este kit de osciloscopio está especialmente diseñado para la enseñanza y la formación profesional en electrónica. Veuillez note que l'assemblage et le soudage sont à réaliser par vos soins.
