Descripción general

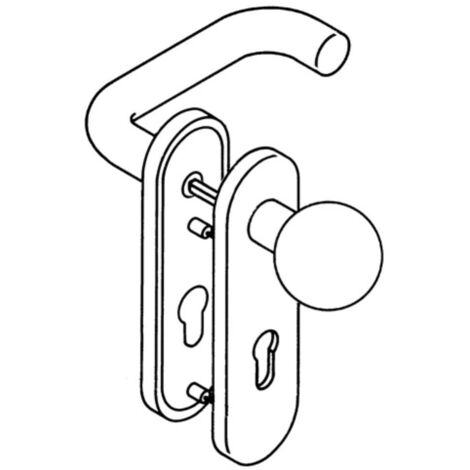

Juego de platos cortos 111R03.113 50 Ku.50 PZ rd, diseñado para manillas HEWI en tecnología R, incluye letreros conforme a DIN 18255 y DIN EN 1906. Fabricado en poliamida con una superficie de alto brillo, este conjunto incluye un botón modelo 123.23R y una manija de puerta en forma de U, ambos con núcleo de acero continuo. El diseño permite un montaje sencillo mediante un sistema de chasquido en las partes premontadas de la puerta.Especificaciones técnicas
- Diámetro del botón: 20 mm
- Distancia: 72 mm
- Dimensiones de la tapa del escudo: 46 x 180 mm
- Altura de la tapa: 13 mm
- Espesor de pared: 1,5 mm
- Longitud del empujador: 138 mm
- Espesor de puerta: 38.1-48.0 mm
- Pasador cuadrado: 8 mm
Compatibilidad y accesorios
- Conjunto intercambiable preparado para PZ
- Dirección de la parada: DIN izquierda/derecha
Instalación
- Montaje por chasquido en partes premontadas
- Atornillado oculto a prueba de aflojamiento con combinación de tornillo M4 y tornillo de manga
- Pasadores de soporte incluidos
Uso
- Diseñado y probado para el área del objeto, categoría de uso según DIN EN 1906
- Conjunto de clase 4
Otra información
- El empujador cumple con los requisitos de DIN EN 179 y DIN 18040
- Rodamiento giratorio fijo con bloqueo automático y punto de rodamiento de 5 mm
- Área de compensación elástica y segunda posición del rodamiento en el cuello del empujador
