Descripción general

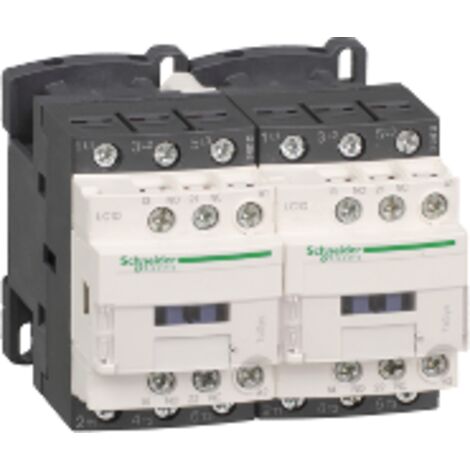

El TeSys LC2D es un contactor inversor de 3 polos diseñado para aplicaciones de control de motores. Este dispositivo es ideal para la conmutación de cargas en sistemas eléctricos, ofreciendo una alta capacidad de corriente de hasta 32A y una tensión de operación de 440V en AC-3. Su bobina opera a 230V AC, lo que lo convierte en una opción versátil para diversas configuraciones eléctricas.Especificaciones técnicas
- Tipo: Contactor inversor
- Polos: 3P
- Corriente nominal: 32A
- Tensión nominal: 440V AC-3
- Bobina: 230V AC
- Consumo en VA al arranque: 70 VA a 20 °C (cos ϕ 0.75) 50/60 Hz
- Consumo en VA en mantenimiento: 7.5 VA a 20 °C (cos ϕ 0.3) 60 Hz
- Dissipación térmica: 2...3 W a 50/60 Hz
- Frecuencia del circuito de señalización: 25 a 400 Hz
- Resistencia de aislamiento: > 10 MΩ para circuito de señalización
- Plage de puissance: 7...11 kW (200...240 V, 3 fases), 15...25 kW (380...440 V, 3 fases), 15...25 kW (480...500 V, 3 fases)
Compatibilidad y accesorios
- Tipo de contactos auxiliares: Mecanicamente conectados (1F+1O)
- Tipo de contacto espejo: (1 O") conforme a IEC 60947-4-1
Instalación
- Conexión de la bobina: 230 V AC estándar
Uso
- Diseñado para el control de motores y la conmutación de cargas eléctricas en sistemas industriales y comerciales.
Otra información
- Tiempo de no superposición: 1,5 ms en desexcitación y 1,5 ms en excitación (entre contacto NC + NO)
- Corriente conmutada mínima: 5 mA para circuito de señalización
- Tensión de conmutación mínima: 17 V para circuito de señalización
