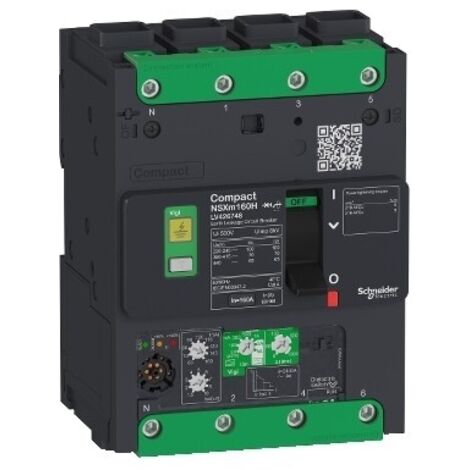

Schneider LV426708 Compact NSXm - Disyuntor Vigi - 16KA - Micrologic 4.1 - 160A - 4P - Everlink

Name: Schneider LV426708 Compact NSXm - Disyuntor Vigi - 16KA - Micrologic 4.1 - 160A - 4P - Everlink
Brand: SCHNEIDER
SKU: SNR LV426708
Availability: OutOfStock

Producto agotado

Información del producto

Descripción

Complementario
- [Ui] Tensión nominal de aislamiento : 500 V AC 50/60 Hz
- [Uimp] Resistencia a picos de tensión : 8 kV
- [Ics] poder de corte en servicio : 25 kA en 220...240 V AC 50/60 Hz acorde a En> 50 A
  16 kA en 380...415 V AC 50/60 Hz acorde a En> 50 A
  10 kA en 440 V AC 50/60 Hz acorde a En> 50 A
- Durabilidad mecánica : 20000 ciclos
- Durabilidad eléctrica : 10000 ciclos en 440 V In
  20000 ciclos en 440 V In/2
- Soporte de montaje : Placa
  Carril DIN
- Conexiones - terminales : 1 IK07 2,5...70 mm², valores instantáneos y de demanda cobre
  1 IK07 2,5...95 mm², rígido o trenzado aluminio / cobre
- Paso de conexión : 35 mm con esparcidores
  27 mm sin esparcidores
- pasos de 9 mm : 12 módulo
- Tipo de protección : Protección contra sobrecarga (térmica)
  Protección contra cortocircuitos de corta duración con retardo fijo
  Prot.contra cortocirc.(inst.)
  Proteção de fuga à terra
- calibre de la unidad de disparo : 160 A en 40 °C
- tipo de ajuste de detección a largo plazo Ir : 9 regulaciones
- intervalo de ajuste de detección a largo plazo : 63...160 A
- tipo de ajuste de retardo de larga duración : Fijo
- [tr] ajuste de retardo de larga duración : 5 s en 7.2 x Ir
  8 s en 6 x Ir
  200 s en 1.5 x Ir
- memoria térmica : 20 minutos antes y después del disparo
- tipo de ajuste de detección de Isd de corto retardo : 9 regulaciones
- [Isd] intervalo de ajuste de detección a corto plazo : 1.5...10 x Ir
- tipo de ajuste de retardo de corta duración : Fijo
- [tr] intervalo de ajuste de retardo de corta duración : 0,02 s
- tipo de ajuste de detección instantánea Ii : Fijo
- intervalo de ajuste de detección instantánea : 2000 A
- protección contra fugas a tierra : Integrado
- ajuste de tipo de sensibilidad de fugas a tierra de corriente residual : Ajustable
- [Δt] ajuste de sensibilidad de fugas a tierra de corriente residual : 0,03...5 A
- sensibilidad de fuga a tierra : 30 mA para clase A
  100 mA para clase A
  300 mA para clase A
  500 mA para clase A
  1000 mA para clase A
  30 mA para clase AC
  100 mA para clase AC
  300 mA para clase AC
  500 mA para clase AC
  1000 mA para clase AC
  3000 mA para clase AC
  5000 mA para clase AC
- tipo de ajuste de la temporización del disparo diferencial : Ajustable
- [Δt] ajuste de retardo de fugas a tierra de corriente residual : 0 ms
  60 ms
  150 ms
  500 ms
  1000 ms
- ajuste protección de neutro : Protección de sobrecarga (mucho tiempo)
  1 x Ir
  0.5 x Ir
- número de ranuras : 1 ranura(s) para interruptor del auxiliar OF
  1 ranura(s) para interruptor de la alarma Dakota del Sur
  1 ranura(s) para bobina de disparo MN o MX
- señalizaciones en local : Listo para operar, estado 1 LED parpadeante - tipo de cable: verde)
  Sobrecarga, estado 1 LED 105 % Ir - tipo de cable: rojo)
  Sobrecarga, estado 1 LED 90 % Ir - tipo de cable: naranja)
- Anchura : 108 mm
- Altura : 144 mm
- Profundidad : 80 mm
- Peso del producto : 1,63 kg
- Color : Gris - tipo de cable: RAL 7016)

Características

Marca
SCHNEIDER
Largo
10 cm
Peso
1630 g
Tensión eléctrica
400 V
Intensidad de la corriente
160 A
