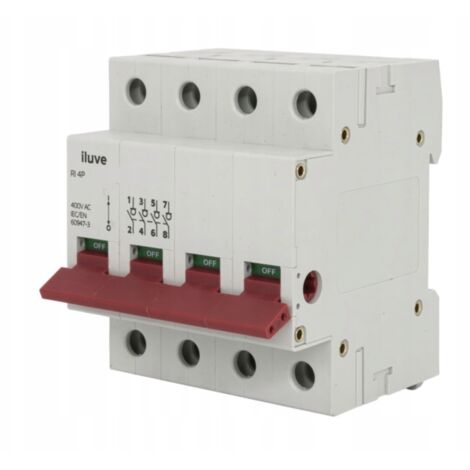

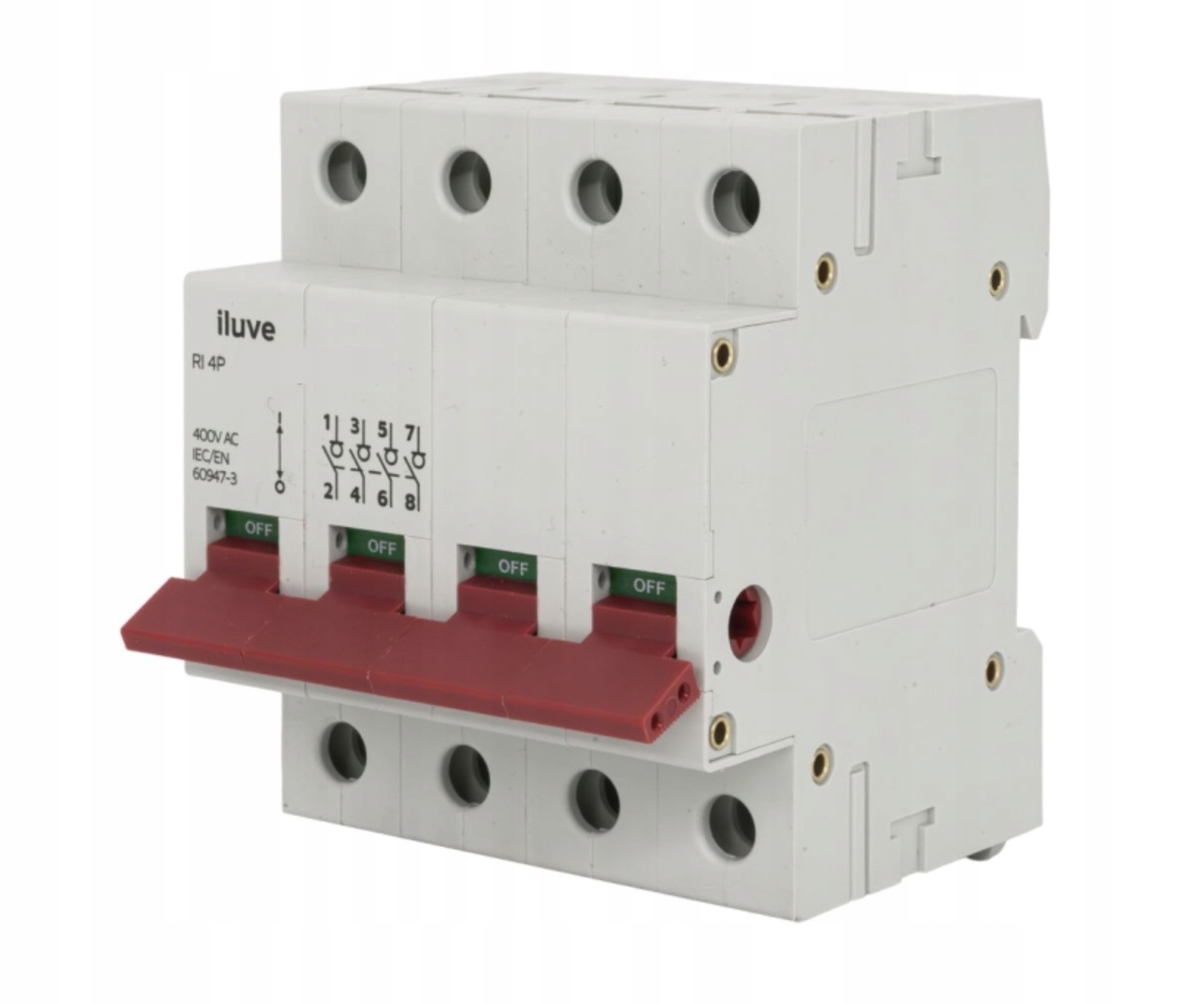

Interruptor seccionador iLuve RI 100A 4P 100A 4Z 4M 400V CA AM-I06040-00

iLuve RI-4P 100A — Interruptor-seccionador 4P 100A 400V CA, 4Z, 4M (AM-I06040-00)

El interruptor-seccionador iluve RI-4P 100A se utiliza para la desconexión segura del circuito en condiciones nominales. Diseñado para operar en circuitos de corriente alterna sinusoidal. Ideal como interruptor principal/de servicio en cuadros eléctricos y armarios de control.

Características clave

• 4P / 4Z - desconexión simultánea de 4 rutas de corriente.
• Corriente nominal Ie: 100A
• Tensión de funcionamiento Ue: 400V CA
• Cumplimiento con la norma: PN-EN 60947-3
• Categoría de uso: AC-22B
• Alta resistencia a sobretensiones: Uimp = 6kV
• Conexión segura de cables - amplio rango de conexión de terminales.

Parámetros técnicos

• Fabricante: iluve
• Nombre / serie: RI
• Modelo: RI-4P 100A
• Indice / Código: AM-I06040-00
• Número de polos: 4P
• Configuración de contactos: 4Z
• Número de módulos: 4M
• En funcionamiento voltaje Ue: 400 V CA
• Corriente nominal, es decir: 100 A
• Ui: 500 V
• Uimp: 6 kV
• Icm: 28,4 kA
• Icw: 12 × Ie, 1s
• Grado de protección: IP20
• Grado de contaminación: 3
• Categoría de sobretensión: III
• Temperatura ambiente: -5…+35°C
• Temperatura de almacenamiento: -25…+55°C
• Conexionabilidad de terminales: 2,5–50 mm²
• Par de apriete: 2,5 Nm

Aplicación

1. Interruptor principal del cuadro eléctrico (corte de alimentación para servicio).
2. Desconexión de circuitos de alimentación en instalaciones trifásicas + N.
3. Armarios de control, cuadros eléctricos de edificios e industriales.

Nota: El montaje y la conexión deben ser realizados por una persona con cualificaciones eléctricas, de acuerdo con las normativas y estándares aplicables.
