Descripción general

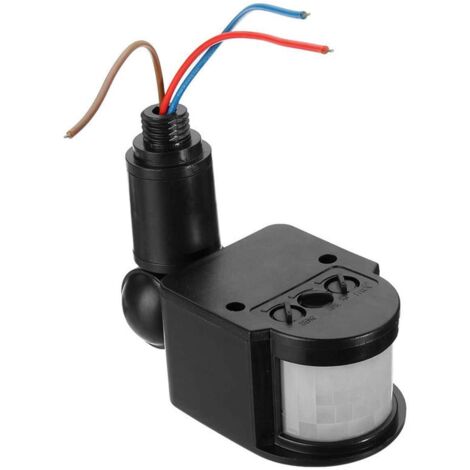

El interruptor de sensor de movimiento infrarrojo PIR es un dispositivo diseñado para controlar la iluminación mediante la detección de movimiento humano. Funciona con un voltaje de CA de 85 V a 220 V y tiene un alcance de detección de hasta 12 metros. Este sensor es ideal para aplicaciones de iluminación automática, activándose inmediatamente al detectar movimiento en su campo de visión.Especificaciones técnicas
- Material: ABS
- Dimensiones: 6 x 4,7 x 15,6 cm
- Rango de detección: 18 grados
- Voltaje: CA 85 V-220 V
- Distancia de detección: <12 metros
- Humedad de funcionamiento: inferior al 93 % HR
- Altura de instalación: 1,8-2,5 m
- Ajuste LUX: 2-2000 Lux (ajustable)
- Tiempo de retardo: 5 s - 6 min (ajustable)
Instalación
El sensor debe ser instalado en un tipo abierto con un orificio de 16 mm, asegurándose de que el interruptor esté orientado hacia abajo para un funcionamiento óptimo.Uso
El sensor permite ajustar diferentes configuraciones:- LUX: Configura el funcionamiento diurno o nocturno. "SOL" para funcionamiento diurno y "LUNA" para nocturno.
- TIEMPO: Ajusta el tiempo de inducción, que determina cuánto tiempo permanece encendida la luz después de que la persona abandona el área del sensor (ajuste de 5 ± 2 s a 4 ± 1 min).
- SENS: Ajusta la sensibilidad del sensor, aunque normalmente no es necesario modificarlo.
Otra información
- Notas de cableado: N: Azul (línea cero), L: Marrón (conexión Firewire), Salida: Rojo (línea de salida del sensor), Azul y marrón para la fuente de alimentación, Azul y rojo para la carga (lámparas).
- Declaración especial: Debido a la diferencia de configuración de luz y pantalla, el color de los artículos puede ser ligeramente diferente al de las imágenes. Permita una ligera desviación en la medición debido a la medición manual.
