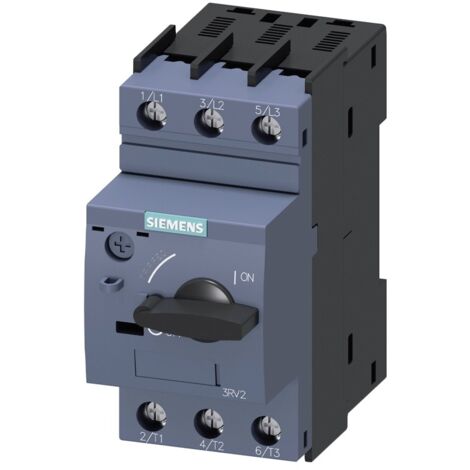

Interruptor de protección del motor Siemens para S00 1,4-2A 3RV20111BA10

Interruptor de protección de motores Siemens con las siguientes características:

• Tensión de aislamiento con grado de contaminación 3 con valor nominal AC 690 V
• Tensión nominal soportada por impulso 6 kV
• Tensión nominal de funcionamiento 690 V
• Frecuencia de uso valor nominal 50/60 Hz
• Valor nominal de la corriente de funcionamiento 2A
• Valor de disparo ajustable para la corriente de liberación de sobrecarga dependiente de la corriente 1,4 ... 2A
• Poder de corte en cortocircuito (Ics) en AC 100 kA
• 3 polos
• 2, 5 módulos

El interruptor de protección del motor se instala en el cable que lo alimenta y, cuando el motor se detiene por un efecto mecánico o (en sistemas trifásicos) porque falta una fase, detecta una absorción excesiva y corta automáticamente la energía eléctrica, salvaguardando así la integridad del motor.

Características:

• Serie Siemens
• Tensión de aislamiento con grado de contaminación 3 con valor nominal AC 690 V
• Tensión nominal soportada por impulso 6 kV
• Tensión nominal de funcionamiento 690 V
• Frecuencia de uso valor nominal 50/60 Hz
• Valor nominal de la corriente de funcionamiento 2A
• Valor de disparo ajustable para la corriente de liberación de sobrecarga dependiente de la corriente 1,4 ... 2A
• Pérdida de potencia en el valor nominal de corriente alterna en estado caliente 7,25 W - en corriente alterna en estado caliente por polo 2,4W
• Tamaño del diseño S00
• Resistencia a los golpes según IEC 60068-2-27 25g / 11 ms
• Vida útil mecánica (ciclos de conmutación) de los contactos principales típicos 100.000 - de los contactos auxiliares típicos 100.000
• Altitud de la instalación para la altitud sobre el nivel del mar máx. 2000 m
• Temperatura ambiente durante el funcionamiento -20/+60 °C - durante el almacenamiento -50/+80 °C - durante el transporte -50/+80 °C
• Compensación de temperatura -20 ... +60 °C
• Humedad relativa durante el funcionamiento 10 ... 95 %
• 3 polos
• 2, 5 módulos
• Poder de corte en cortocircuito (Ics) en AC 100 kA
• Grado de protección en la parte frontal IP20
• Cualquier posición de montaje
• Tipo de tornillo de fijación y montaje a presión en carril DIN de 35 mm
• Altura 97 mm
• Anchura 45 mm Profundidad 97 mm
• Profundidad 97 mm
• Par de apriete para los contactos principales con terminales de tornillo 0,8 ... 1,2 Nm
• Diseño del mango del destornillador Diámetro 5...6 mm
• Tamaño de la punta del destornillador Pozidriv 2

• Tipo de : Guardamotor
• Módulos : 2.5
• Polos : 3P
• El poder : 100KA
• Amperios : 1.4-2A
